ДБЖ для газового котла: який вибрати і як розрахувати автономність

Газовому котлу потрібне джерело безперебійного живлення з чистою синусоїдою на виході, з дотриманням полярності фаза–нуль і з підключеним заземленням — без цих трьох умов котел або не запуститься, або буде постійно йти в помилку. За потужністю запас невеликий: сучасний конденсаційний котел споживає всього 23–44 Вт, котел попереднього покоління з нерегульованим насосом — до 200 Вт, тож навіть ДБЖ на 500–800 ВА закриває задачу з великим запасом. Головне питання не в потужності, а в ємності акумуляторів: саме вони визначають, скільки годин опалення протримається без світла.

Далі розберемо кожну з трьох вимог по суті — чому вони існують і що фізично відбувається, якщо їх порушити, — а потім порахуємо автономність за формулою і зведемо результат у таблицю.

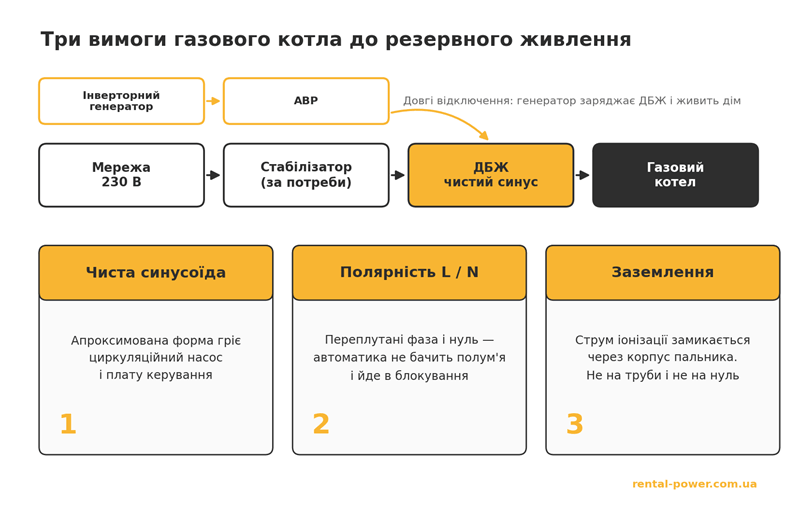

Схема резервного живлення газового котла: стабілізатор, ДБЖ з чистою синусоїдою, заземлення і генератор через АВР

Чиста синусоїда: чому це вимога електроніки, а не маркетинг

У характеристиках ДБЖ форма вихідної напруги буває двох типів. Чиста синусоїда — це гладка хвиля, яка повторює форму напруги в мережі. Апроксимована (її ще називають «модифікованою» або «квазісинусоїдою») — це не хвиля, а ступінчаста фігура з прямокутних імпульсів, яка лише грубо нагадує синусоїду за середнім значенням. Виробники ДБЖ прямо описують її як менш гладку і менш стабільну форму, яка знижує ефективність і продуктивність підключеного обладнання. Різниця в ціні між класами — приблизно вдвічі, і це єдина причина, з якої апроксимовані моделі досі продаються.

Для лампи розжарювання або обігрівача форма напруги не має значення — там просто гріється спіраль. Для газового котла має, і одразу з двох причин.

Перша — циркуляційний насос. У сучасному котлі це не проста асинхронна машина, а трифазний чотириполюсний синхронний двигун із постійними магнітами й електронною комутацією. Керує ним власна плата насоса, яка сама формує потрібну форму струму на обмотках, а на вхід очікує рівно 230 В 50 Гц синусоїди. Коли на вхід приходить ступінчаста напруга, вхідний випрямляч насоса отримує імпульси з крутими фронтами: конденсатори гріються, електроніка працює в режимі, на який не розрахована, насос шумить і поступово деградує.

Друга — сама плата керування котлом. Автоматика газового пальника розрахована на змінну напругу 230 В із частотою 50 Гц, і виробники автоматики вказують досить вузькі допуски: +10 % / −15 % по напрузі й ±6 % по частоті. Апроксимована синусоїда в ці допуски формально може вкладатися за діючим значенням, але містить високочастотні складові, яких у мережі немає. Для порівняння: європейський стандарт якості електропостачання допускає сумарний коефіцієнт гармонік у мережі до 8 % — тобто навіть «погана» мережа лишається синусоїдою, просто трохи спотвореною. Апроксимована хвиля з цим не має нічого спільного.

Практичний висновок простий: якщо в описі ДБЖ немає слів «чиста синусоїда» або «pure sine wave», ця модель не для котла. Це стосується і побутових комп'ютерних ДБЖ на 650–850 ВА, які виглядають дешевою альтернативою: майже всі вони апроксимовані.

Фазозалежний котел: чому після підключення ДБЖ котел іде в помилку

Найчастіша скарга після встановлення безперебійника звучить так: котел зробив спробу розпалу, гуднув вентилятором, і через кілька секунд згас із помилкою відсутності полум'я. Причина зазвичай не в ДБЖ, а в тому, що при підключенні переплутали фазу і нуль.

Ось що відбувається всередині. Наявність полум'я котел контролює не датчиком температури, а струмом іонізації. В язик полум'я заведено електрод, на нього подається змінна напруга (для мереж 230 В — від 115 до 230 В), і розжарені гази, які проводять струм, замикають коло між електродом і заземленим корпусом пальника. Оскільки площа електрода в багато разів менша за площу пальника, коло працює як діод: змінний струм випрямляється й у ланцюзі тече постійний струм у мікроамперах. Для надійної роботи автоматиці потрібно щонайменше 3 мкА; полум'я вважається присутнім від 1,5 мкА і зниклим нижче 0,5 мкА.

Ключове тут те, що автоматика вимірює цей струм відносно нуля мережі. Якщо фаза й нуль поміняні місцями, опорний потенціал зміщується, і струм іонізації або не вимірюється взагалі, або читається як недостатній. Виробник автоматики формулює це прямим текстом: плутати фазний і нульовий провідники не можна, а якщо їх переплутано, блок керування пальником піде в блокування наприкінці інтервалу безпеки. Тобто котел справний, газ є, іскра є, полум'я є — а котел його «не бачить» і глушить пальник. Це і називається фазозалежністю.

Вимога дотримувати полярність є і в документації самих котлів. Ariston формулює її так: кабель живлення підключається до мережі 230 В 50 Гц з дотриманням полюсів L і N та заземлення. Baxi обмежується одним рядком: живлення має бути з дотриманою полярністю.

Що з цим робити на практиці. По-перше, знайти фазу індикаторною викруткою в розетці, до якої підключається ДБЖ, і переконатися, що вона приходить на клему L. По-друге, перевірити вихід самого ДБЖ: недорогі моделі іноді видають фазу на «нульовий» контакт розетки, і тоді котел, який працював від мережі, від безперебійника не запускається. Перевіряється це тією ж викруткою за півхвилини. По-третє, якщо ДБЖ підключено через подовжувач або перехідник — приберіть їх: у дешевих подовжувачах полярність не нормується взагалі.

Якщо після перестановки фази й нуля котел запустився — котел фазозалежний, і цю полярність треба зафіксувати на всій лінії: у розетці, на виході ДБЖ, у клемній колодці котла. Позначте провід маркером, щоб наступний, хто відкриє щит, не переплутав знову.

Заземлення: умова, без якої контроль полум'я не працює

Заземлення в схемі газового котла — не формальна вимога електробезпеки, а частина вимірювального кола. Струм іонізації, про який ішлося вище, замикається через заземлений корпус пальника: без нормального заземлення коло розімкнене й полум'я не детектується, навіть якщо з фазою все правильно.

Виробники говорять про це недвозначно. Vaillant формулює вимогу одним рядком: виріб має бути заземлений. Ariston розгортає її до того, що прилад має бути під'єднаний до справної системи заземлення саме для того, щоб працювати коректно, і окремо знімає з себе відповідальність за пошкодження, спричинені відсутністю придатного заземлення. Виробник пальникової автоматики йде ще далі й попереджає, що заземлити треба саме пальник, а заземлення тільки котла недостатньо; опір ізоляції між іонізаційним електродом і землею при цьому має бути не менше 50 МОм.

Дві помилки, які трапляються найчастіше. Перша — заземлення на труби: воду, опалення чи газ. Ariston це прямо забороняє, і в українських будинках така «земля» тим більше не працює, бо частина стояків давно замінена на пластик, а контакт у різьбових з'єднаннях непередбачуваний. Друга — «занулення», коли захисний провідник у щиті просто посаджений на нуль. Це не заземлення, а джерело плаваючого потенціалу, і саме на такій схемі котел найчастіше починає збоїти рівно тоді, коли живлення переходить на ДБЖ.

Якщо контуру заземлення в будинку немає — його треба зробити до, а не після покупки безперебійника. Ті самі вимоги діють і для резервного живлення від генератора, це окрема тема, яку ми розібрали в матеріалі про заземлення генератора.

Скільки насправді споживає газовий котел

Тут більшість людей помиляється в більший бік і купує ДБЖ із зайвим запасом по потужності, економлячи при цьому на акумуляторах — тобто рівно навпаки до того, як треба.

Реальні цифри з паспортів котлів виглядають так.

Розрив між поколіннями майже п'ятикратний, і зумовлений він насосом: у сучасних котлах він модульований і в більшість часу працює на малих обертах, у старих крутиться на постійній швидкості незалежно від потреби.

Із цього випливає вибір потужності ДБЖ. Для конденсаційного котла достатньо моделі на 500–800 ВА, для котла зі звичайним насосом — на 800–1000 ВА. Більше брати немає сенсу: зайва потужність інвертора не додає жодної хвилини автономності, зате збільшує власне споживання пристрою. До речі, про це власне споживання зазвичай забувають: інвертор із чистою синусоїдою на 250–800 ВА витрачає на себе 4,2–7,9 Вт навіть без навантаження, і в економному режимі 0,8–2,5 Вт. Але це найкращий випадок — окремий інвертор високого класу. У побутового джерела безперебійного живлення з вбудованим зарядним, дисплеєм і стабілізацією вхідної напруги витрата на себе помітно більша, і наскільки саме — розбираємо нижче, у розрахунку автономності.

Якщо ви плануєте живити від резерву не тільки котел, а й освітлення, холодильник і роутер, порахувати сумарне навантаження допоможе наш розбір того, що можна підключити до генератора — логіка підрахунку там та сама.

Розрахунок автономності: формула і таблиця

Час роботи котла від акумуляторів рахується так:

• t — час роботи, годин
• C — ємність акумулятора, ампер-годин
• U — напруга акумуляторної батареї: 12 В для одного акумулятора, 24 В для двох послідовно
• DoD — допустима глибина розряду: 0,5 для свинцево-кислотних, 0,8 для літієвих
• k — поправка на струм розряду: 0,95 для свинцю при навантаженні котла, 1,0 для літію
• η — ККД інвертора: 0,87 для 12-вольтових моделей, 0,89 для 24-вольтових
• P — споживання котла, ват
• Pхх — власне споживання самого ДБЖ: близько 6 Вт в окремого інвертора з чистою синусоїдою, 8–19 Вт у побутового ДБЖ із вбудованим зарядним, найбільше — в онлайн-схеми з подвійним перетворенням (розбір нижче)

Два множники з цієї формули потребують пояснення, бо саме на них будуються рекламні обіцянки продавців.

Глибина розряду. Свинцево-кислотний акумулятор не можна розряджати повністю: за паспортом виробника AGM-батарея глибокого циклу витримує 400 циклів при розряді на 80 %, 600 циклів при 50 % і 1500 циклів при 30 %. Тобто якщо щодня «висаджувати» батарею до нуля, її вистачить приблизно на рік відключень, а при розряді наполовину — на три-чотири роки. Тому в розрахунку для свинцю беруть половину номінальної ємності, а не всю.

Поправка на струм. Паспортна ємність свинцевого акумулятора вказується для повільного двадцятигодинного розряду. На швидших струмах доступна ємність падає: при десятигодинному розряді залишається 92 % для AGM і 87 % для гелю, при п'ятигодинному — 85 % і 80 %, при годинному — усього 65 % і 61 %. Для котла струм невеликий, розряд розтягнутий, тому поправка м'яка — але зовсім ігнорувати її не можна.

Як перевірити розрахунок: розбір першого рядка таблиці

Формула виглядає громіздко, тому розберемо її покроково на конкретній комбінації — конденсаційний котел із середнім споживанням 30 Вт і один AGM-акумулятор 12 В на 100 А·год. Це перший рядок таблиці нижче.

• Паспортна енергія батареї: 12 В × 100 А·год = 1200 Вт·год. Стільки в акумуляторі «на папері».
• Віднімаємо глибину розряду: 1200 × 0,5 = 600 Вт·год. Свинцю віддаємо половину, друга половина — це ресурс батареї.
• Віднімаємо поправку на струм: 600 × 0,95 = 570 Вт·год. Це той самий закон Пейкерта з абзацу вище: свинцевий акумулятор, який розряджають швидше за паспортний двадцятигодинний режим, віддає менше, ніж написано на корпусі. У котла струм м'який, тому ефект невеликий — близько п'яти відсотків, але він є.
• Віднімаємо ККД інвертора: 570 × 0,87 = 495,9 Вт·год. Стільки доходить до розетки у вигляді змінних 230 В.
• Ділимо на повне споживання: котел бере 30 Вт, саме ДБЖ — ще 6 Вт, разом 36 Вт. 495,9 / 36 = 13,8 години.

Обидва множники, які зазвичай губляться, стоять саме в цьому ланцюжку. Пропустіть k — вийде 14,5 години. Пропустіть ще й власне споживання ДБЖ — 17,4 години, тобто на чверть більше за реальні. Так і набираються гарні цифри в описах товару: формально все «пораховано», просто два множники тихо випали.

Підставимо реальні числа. Ось скільки протримається котел на різних комбінаціях; власне споживання ДБЖ тут взято 6 Вт, а одразу після таблиці покажемо, що буде, якщо воно більше.

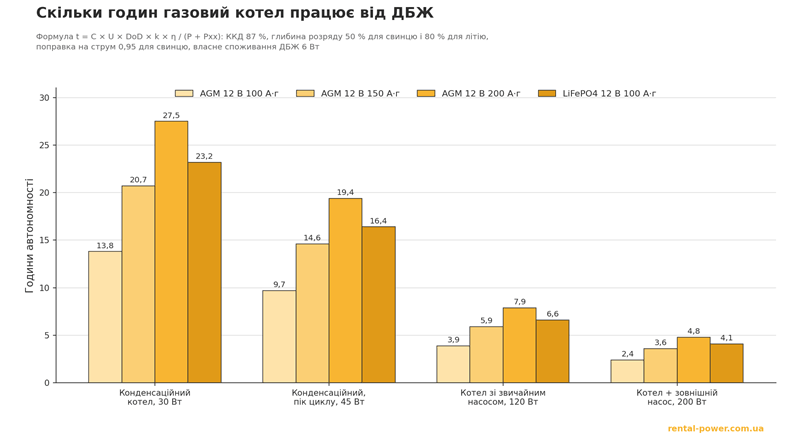

Таблиця автономності газового котла від ДБЖ: години роботи залежно від споживання котла і ємності акумулятора

Кілька висновків із таблиці, які варто прочитати уважно.

Сучасний конденсаційний котел і один акумулятор на 100 А·г — це вже майже добова автономність, якщо котел не гріє безперервно. Реальні цикли ще довші, бо в паузах між розпалами котел бере 2 Вт замість тридцяти.

Котел зі старим насосом на тому самому акумуляторі протримається менше чотирьох годин. Це найчастіша причина розчарування: люди купують комплект «як у сусіда», а сусід має котел іншого покоління.

Літієва батарея на 100 А·г дає більше годин, ніж свинцева на 150 А·г, і при цьому легша й довговічніша. Різниця не в «якісніших ампер-годинах», а виключно в допустимій глибині розряду.

Пара на 24 вольти з двох батарей по 100 А·г дає трохи більше, ніж одна батарея на 200 А·г за тих самих ампер-годин. Енергія однакова, але інвертор на 24 В працює з ККД 0,89 замість 0,87 — менший струм, менші втрати в проводах і ключах.

Власне споживання ДБЖ: мінус, якого немає в прайсі

Таблиця вище порахована при Pхх = 6 Вт, і це найкращий випадок — окремий інвертор із чистою синусоїдою високого класу. У побутових безперебійників цифра інша, і паспорти це підтверджують. Інвертор із зарядним пристроєм на 800–1600 ВА при 12 В забирає на себе 8 Вт без навантаження, 5 Вт в енергоощадному режимі і 2 Вт у режимі очікування. В апарата на 1000 ВА / 800 Вт із дисплеєм, зарядним і стабілізацією вхідної напруги в паспорті стоїть «не більше 1,2 А» від батареї 12 В — це 14,4 Вт; у моделей тієї самої лінійки на 24 В — 0,8 А, тобто 19,2 Вт.

Чому це важливо саме для котла: навантаження мікроскопічне. Котел у середньому за цикл бере 30 Вт. Безперебійник, який витрачає на себе 14 Вт, додає до цього навантаження майже половину, а 19 Вт — майже дві третини. З холодильником на 200 Вт ті самі вати загубилися б в округленні, з котлом — ні.

Між першим і передостаннім рядком — 3,7 години, більше чверті автономності. І ця різниця не коштує жодної копійки в прайсі: батарея, котел і формула ті самі, відрізняється лише схема безперебійника.

Окремо про онлайн-ДБЖ із подвійним перетворенням. У них випрямляч, інвертор і вентилятор працюють безперервно, тому власне споживання найвище з трьох схем. Точної цифри виробники не публікують у жодному паспорті — є лише ККД у режимі подвійного перетворення: 88–91 % у моделей на 700–3000 ВА, 88 % при повному навантаженні в апарата на 1000 ВА / 800 Вт, 89–93 % у лінійки на 1–3 кВА. У тих самих апаратів в еко-режимі, коли подвійне перетворення вимикається, ККД піднімається до 96–97 %, а в лінійно-інтерактивних доходить до 98 %. Цей провал на 8–10 відсоткових пунктів і є ціною безперервної роботи силової частини. Для газового котла з його тридцятьма ватами онлайн-схема — найдорожчий варіант за автономністю, і брати її варто лише тоді, коли автоматика котла справді не переживає чотирьох мілісекунд перемикання.

Який акумулятор вибрати: AGM, гелевий чи літієвий

Автомобільний стартерний акумулятор для цієї задачі не підходить принципово: він розрахований на короткий потужний струм при пуску двигуна й на кількадесят глибоких розрядів, після яких втрачає ємність. Формально він працюватиме, фактично — помре за один опалювальний сезон.

Ще один момент, про який рідко пишуть: акумулятор убиває не тільки глибокий розряд, а й неправильний заряд. Для AGM у циклічному режимі напруга поглинання має бути 14,6–14,9 В, а підтримки — 13,5–13,8 В; для гелю відповідно 14,1–14,4 В і 13,5–13,8 В. Дешеві ДБЖ часто мають один фіксований профіль заряду на всі типи батарей, і якщо ви ставите гель під профіль AGM, батарея «википає» за сезон. При купівлі перевіряйте, чи є в ДБЖ перемикач типу акумулятора.

Якщо ви обираєте резервне живлення не тільки під котел, а під увесь будинок, подивіться окремий гід про те, як вибрати ДБЖ для дому — там розібрані типи безперебійників і підбір під усе навантаження. Тут ми свідомо залишаємося у вузькій темі котла.

Стабілізатор напруги: коли він потрібен разом із ДБЖ

Більшість ДБЖ класу line-interactive уміють підтягувати напругу самі: у них є автотрансформатор, який компенсує просадки й перенапруги в межах приблизно ±20 % без переходу на батарею. Для міської мережі цього достатньо, і окремий стабілізатор не потрібен.

Стабілізатор має сенс у двох випадках. Перший — сільська мережа з довгою повітряною лінією, де напруга гуляє від 170 до 260 В: ДБЖ у такій мережі буде постійно перемикатися на батарею й розряджати її навіть тоді, коли світло формально є. Другий — коли ви живите котел від генератора без ДБЖ і хочете додатковий захист плати.

Порядок увімкнення при цьому завжди один: мережа → стабілізатор → ДБЖ → котел. Ставити стабілізатор після безперебійника безглуздо: він почне «правити» вже готову синусоїду інвертора й тільки додасть спотворень.

ДБЖ плюс генератор: як закрити добу і більше

ДБЖ вирішує задачу на кілька годин. Коли відключення тривають довше або йдуть один за одним і батарея не встигає зарядитися, потрібен генератор — і от тут з'являється нюанс, через який багато хто наступає на граблі.

ДБЖ не приймає будь-яке джерело. У кожного безперебійника є вікно допустимої вхідної напруги й частоти: вийшов за нього — і ДБЖ переходить на батарею. Виробники прямо попереджають, що якщо діапазон частоти генератора надто широкий, безперебійник сприйме його як нестабільне джерело і залишиться на батареї назавжди, аж поки та не сяде разом із навантаженням. Тобто генератор працює, паливо горить, а котел усе одно гасне — просто тому, що ДБЖ так і не переключився на нього.

Звідси два практичні правила.

Генератор має бути інверторним. Класична машина з механічним регулятором тримає частоту приблизно, і при кожній зміні навантаження вона стрибає. Інверторний генератор випрямляє напругу з альтернатора й формує синусоїду наново, тому частота й напруга на виході стабільні незалежно від обертів двигуна. Детально принцип розібраний у матеріалі про те, як влаштований інверторний генератор.

Генератор потрібен із запасом потужності. Рекомендація виробників ДБЖ — подвійний запас для генераторів із механічним регулятором обертів і півтораразовий для машин з електронним регулятором. Запас потрібен не котлу, а зарядному пристрою ДБЖ: у момент, коли генератор запустився, безперебійник починає заряджати розряджені акумулятори повним струмом, і це навантаження в кілька разів більше за споживання самого котла.

Із нашого асортименту під цю задачу підходять інверторні генератори з чистою синусоїдою. Найменша модель FOGO F2001iS видає 1,6 кВт основної потужності (1,8 кВт резервної) при витраті 0,6–0,9 л/год і вазі 22 кг — цього вистачає на котел, ДБЖ у режимі заряду, освітлення й холодильник. Якщо на резерв заводиться більше споживачів, беруть FOGO F3001iS на 2,3 кВт або FOGO F4001iS на 3,0 кВт.

Щоб генератор запускався сам, без вашої участі, його підключають через автоматику вводу резерву. Як вона працює й що вміє — у матеріалі про автоматичне ввімкнення резерву. Схема виходить триступенева: зникло світло — ДБЖ підхопив котел миттєво, за хвилину АВР запустив генератор, ДБЖ перейшов на нього й почав заряджати батареї.

Скільки коштує комплект: орієнтири

Ціни на ДБЖ у першому й другому рядках — ринкові орієнтири на вересень 2026 для моделей із чистою синусоїдою; конкретна цифра залежить від виробника й ємності батареї. Третій рядок рахується за нашим каталогом: FOGO F2001iS коштує 26 000 грн, FOGO F3001iS — 34 000 грн, FOGO F4001iS — 45 000 грн. Компактні моделі для будинку й квартири зібрані в розділі генератори для дому і квартири.

Сім помилок, через які ДБЖ не рятує котел

Купили ДБЖ з апроксимованою синусоїдою. Котел може навіть запуститися, але насос гріється, а плата працює в позаштатному режимі. Проблема виявляється не одразу, а через сезон.

Переплутали фазу й нуль. Котел іде в блокування по відсутності полум'я, хоча пальник справний. Перевіряється індикаторною викруткою за півхвилини.

Не зробили заземлення. Струм іонізації нема куди замикати — те саме блокування, але тепер уже незалежно від полярності.

Взяли автомобільний акумулятор. Він не розрахований на глибокі цикли й втрачає ємність за один сезон.

Взяли потужний ДБЖ і маленьку батарею. Потужність інвертора не додає годин автономності. Годинам додає тільки ємність.

Поставили стабілізатор після ДБЖ. Він спотворює вже готову синусоїду. Правильний порядок: мережа → стабілізатор → ДБЖ → котел.

Підключили ДБЖ до звичайного генератора. Безперебійник не приймає джерело з нестабільною частотою й залишається на батареї, поки та не сяде.

ДБЖ закриває опалення на кілька годин, зв'язка ДБЖ із генератором — на будь-який строк. Якщо не хочеться самому зводити споживання котла, насосів і решти будинку в один розрахунок, надішліть нам модель котла і список того, що має працювати під час відключення, — інженери Rental Power підберуть потужність генератора й порахують комплект безкоштовно.

*Матеріал підготували інженери сервісного центру Rental Power, Київ.*
