АВР для генератора: що це таке, як працює та навіщо потрібен

Відключення електрики о 2 годині ночі, на об'єкті нікого — а газовий котел, сигналізація та сервери потребують живлення просто зараз. Саме для таких ситуацій існує АВР: пристрій, який запускає генератор без участі людини та перемикає навантаження за лічені секунди. Нижче розбираємо, як саме це працює, які блоки бувають, скільки коштують і коли встановлення АВР дійсно себе окупає.

Що таке АВР і навіщо він потрібен генератору?

АВР (автоматичне введення резерву, у міжнародній класифікації — ATS, Automatic Transfer Switch) — електромеханічний або електронний пристрій, який контролює параметри основної електромережі та при їхньому відхиленні від норми автоматично перемикає навантаження на резервне джерело — генератор.

Важливо: не плутати АВР (ATS) з AVR (Automatic Voltage Regulator) — регулятором напруги, який вбудований у сам генератор і відповідає за стабілізацію вихідного струму. Це принципово різні пристрої.

Конструктивно АВР складається з трьох вузлів: контактори (силова комутація вводів), контролер (логічний блок прийняття рішень) та релейний блок (управління запуском/зупинкою генератора).

Без АВР ручне перемикання займає 3–15 хвилин. З АВР — 10–30 секунд, без участі людини.

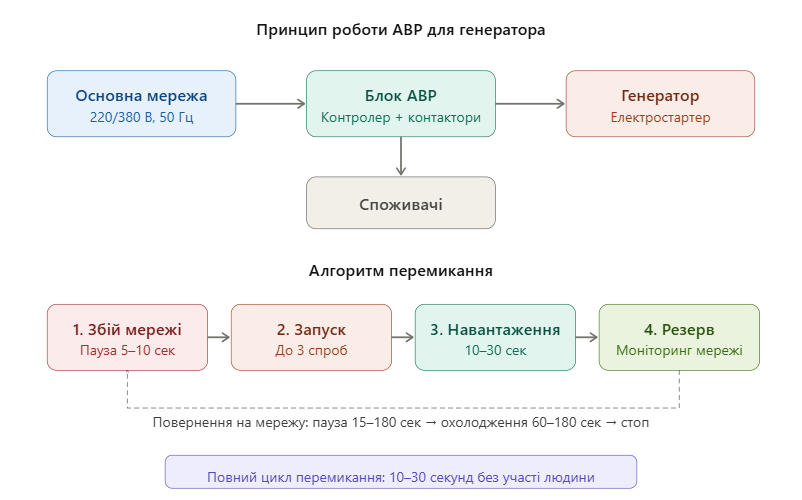

Як працює автоматичне введення резерву: принцип дії

Етапи перемикання на резервне живлення

Алгоритм роботи АВР включає чотири етапи:

1. Виявлення аварії. Контролер вимірює напругу, частоту та наявність фаз. Пороги спрацьовування: нижче 170 В або вище 245 В для однофазної мережі, зникнення фази — для трифазної. Затримка перед реакцією — 5–10 секунд (захист від короткочасних осідань напруги).
2. Запуск генератора. Контролер подає команду на електростартер. При невдачі — до 3 повторних спроб з інтервалом 5–10 секунд (DSE, SmartGen, ComAp). Після третьої невдачі фіксується аварійний стан.
3. Перемикання навантаження. Пауза 10–30 секунд на стабілізацію обертів (50 Гц, 220/380 В), потім контактор мережі розмикається, контактор генератора замикається. Два контактори ніколи не замкнуті одночасно — це захист від зустрічних струмів.
4. Режим резерву. Генератор живить навантаження, АВР відстежує основну мережу, зарядний пристрій підтримує акумулятор стартера.

Повернення до основної мережі

При відновленні мережі контролер витримує контрольну паузу 15–180 секунд (програмується), потім перемикає навантаження назад. Генератор працює ще 60–180 секунд на холостому ходу для охолодження, після чого зупиняється.

Види блоків АВР: вбудовані та зовнішні

Частина генераторів середнього та преміального сегмента постачається з вбудованим АВР — це зручно, але можливості налаштування обмежені. Зовнішній блок АВР монтується окремо і дає повний контроль: програмовані затримки, пороги спрацьовування, розклад тестових пусків, SMS-повідомлення через GSM-модуль.

Однофазні та трифазні АВР

Для об'єктів з трифазними споживачами (ліфти, промислові двигуни, потужні компресори) однофазний АВР не підходить — при зникненні однієї фази двигун продовжить працювати на двох, що призведе до його перегріву та виходу з ладу.

АВР з мікроконтролером і без

• Релейні блоки АВР (без мікроконтролера) виконують лише дві базові функції: перемикання при зникненні напруги та зворотне перемикання при її появі. Вартість — від 4 000 грн, підходять для побутових генераторів до 8 кВт.
• Блоки на базі мікроконтролерів DSE (Великобританія), SmartGen (Китай), ComAp (Чехія) забезпечують програмування десятків параметрів: пороги напруги та частоти, затримки на кожному етапі, контроль температури та тиску мастила двигуна, облік мотогодин, журнал аварій, RS485/Modbus для інтеграції з диспетчерськими системами. Для комерційних об'єктів та ОСББ — це стандарт.

Схема підключення АВР до генератора

АВР монтують після лічильника, між ввідним автоматом та розподільчим щитком. До блоку підключаються три лінії: ввід від мережі, ввід від генератора, вихід на навантаження, плюс сигнальний кабель управління генератором.

Обов'язкові умови: електростартер на генераторі (ручний запуск несумісний з АВР), заряджений акумулятор, заземлення згідно з ПУЕ.

Типові помилки при підключенні

1. Заниження перерізу кабелю — для генераторів 10–15 кВт мінімум 6 мм², для 20–30 кВт — 10 мм².
2. Відсутність механічного блокування контакторів — ризик одночасного замикання двох вводів.
3. Нехтування заземленням — загроза ураження струмом.
4. Розряд акумулятора — без підзарядки ємність втрачається за 2–4 тижні.
5. Самостійний монтаж — підключення потребує допуску з електробезпеки не нижче III групи.

Кому варто встановлювати АВР: будинок, бізнес, ОСББ

• Приватний будинок — якщо встановлено газовий котел з електрозалежною автоматикою, циркуляційний насос або охоронна сигналізація. Зупинка котла на 2–3 години при мінусовій температурі загрожує розморожуванням системи опалення — збитки обчисляються десятками тисяч гривень.
• Бізнес — магазини, кафе, аптеки, серверні. Простій означає псування товару, втрату даних, зупинку POS-терміналів. АВР перемикає живлення за секунди.
• ОСББ та багатоповерхівки — єдиний спосіб автоматизувати резервне живлення ліфтів, насосів та теплопунктів. Генератор без АВР у багатоповерхівці марний, якщо о 3 годині ночі нікому натиснути «Старт».

Скільки коштує АВР і як обрати відповідний блок?

Орієнтовні ціни на 2026 рік:

• релейні блоки для генераторів до 10 кВт — 4 000–8 000 грн;
• блоки з контролером SmartGen/DSE для 10–30 кВт — 10 000–18 000 грн;
• шафи АВР для трифазних генераторів від 30 кВт — від 20 000 грн.

При підборі звертайте увагу на:

1. Максимальний струм комутації контакторів (має бути не менше номінального струму генератора з запасом 20%).
2. Наявність захисту від зустрічних струмів.
3. Сумісність з контролером вашої моделі генератора та можливість налаштування затримок.

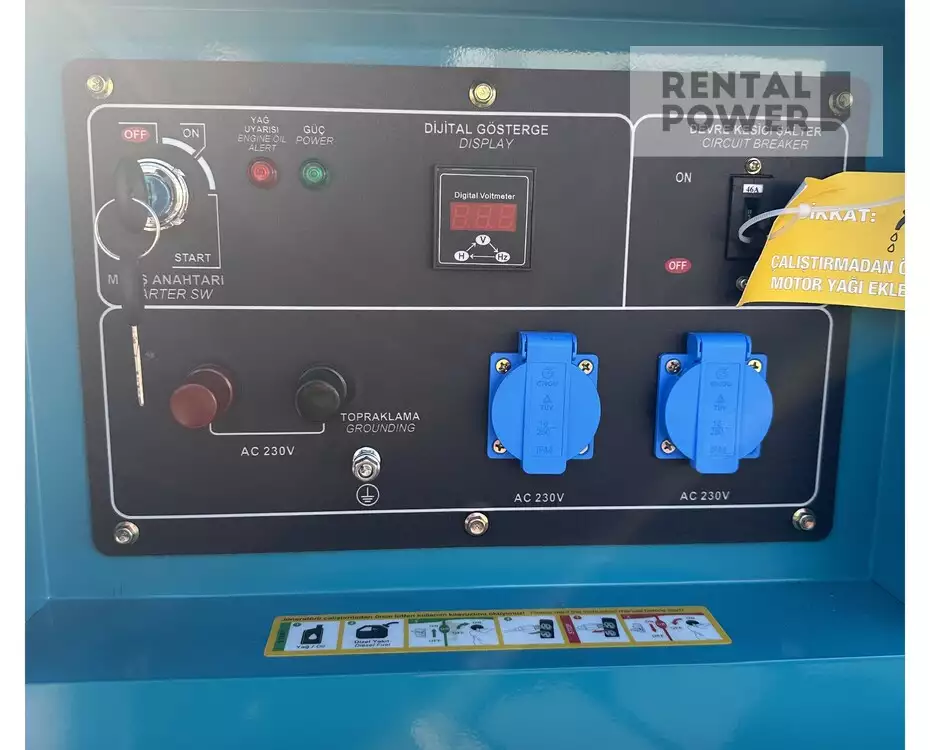

Для генераторів з автозапуском критичною є наявність управління повітряною заслінкою (для бензинових моделей) та підтримка декількох спроб пуску.

Якщо потреба в резервному живленні тимчасова — на період будівельного сезону, проведення заходів або пікових відключень — доцільно розглянути оренду АВР у комплекті з генератором. Орендоване обладнання надходить на об'єкт уже налаштованим, протестованим і з гарантією сервісного обслуговування.

АВР перетворює генератор з аварійного інструменту на систему безперебійного живлення. Для об'єктів з критичним навантаженням — котли, ліфти, сервери — автоматика перемикання є не рекомендацією, а необхідністю.
