ИБП для газового котла: какой выбрать и как рассчитать автономность

Газовому котлу нужен источник бесперебойного питания с чистым синусом на выходе, с соблюдённой полярностью фаза–ноль и с подключённым заземлением — без этих трёх условий котёл либо не запустится, либо будет постоянно уходить в ошибку. По мощности запас требуется небольшой: современный конденсационный котёл потребляет всего 23–44 Вт, котёл прошлого поколения с нерегулируемым насосом — до 200 Вт, так что даже ИБП на 500–800 ВА закрывает задачу с большим запасом. Главный вопрос не в мощности, а в ёмкости аккумуляторов: именно она определяет, сколько часов отопление продержится без света.

Ниже разберём каждое из трёх требований по существу — почему оно существует и что физически происходит при его нарушении, — а затем посчитаем автономность по формуле и сведём результат в таблицу.

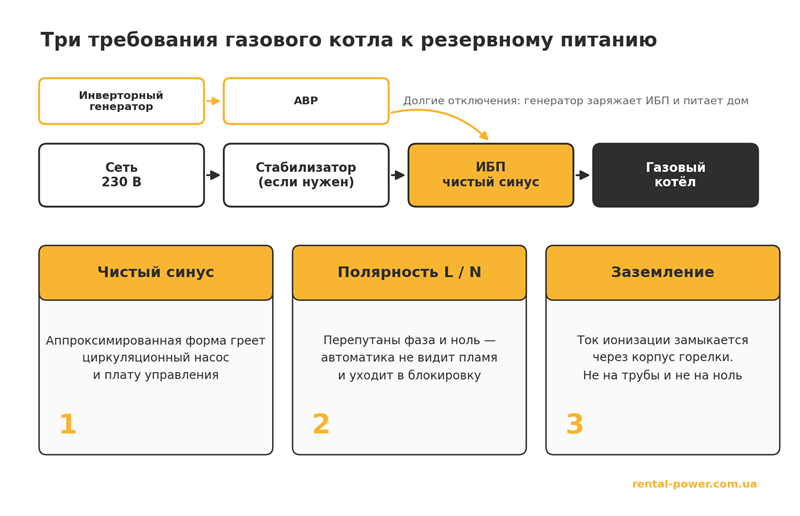

Схема резервного питания газового котла: стабилизатор, ИБП с чистым синусом, заземление и генератор через АВР

Чистый синус: почему это требование электроники, а не маркетинг

В характеристиках ИБП форма выходного напряжения бывает двух типов. Чистый синус — гладкая волна, повторяющая форму напряжения в сети. Аппроксимированная, она же «модифицированная» или «квазисинусоида», — это не волна, а ступенчатая фигура из прямоугольных импульсов, лишь грубо напоминающая синусоиду по среднему значению. Производители ИБП прямо описывают её как менее гладкую и менее стабильную форму, которая снижает эффективность и производительность подключённого оборудования. Разница в цене между классами примерно двукратная, и это единственная причина, по которой аппроксимированные модели до сих пор продаются.

Для лампы накаливания или обогревателя форма напряжения безразлична — там просто греется спираль. Для газового котла не безразлична, и сразу по двум причинам.

Первая — циркуляционный насос. В современном котле это не простая асинхронная машина, а трёхфазный четырёхполюсный синхронный двигатель на постоянных магнитах с электронной коммутацией. Управляет им собственная плата насоса: она сама формирует нужную форму тока на обмотках, а на входе ожидает ровно 230 В 50 Гц синусоиды. Когда на вход приходит ступенчатое напряжение, входной выпрямитель насоса получает импульсы с крутыми фронтами — конденсаторы греются, электроника работает в режиме, на который не рассчитана, насос шумит и постепенно деградирует.

Вторая — сама плата управления котлом. Автоматика газовой горелки рассчитана на переменное напряжение 230 В частотой 50 Гц, и производители автоматики задают довольно узкие допуски: +10 % / −15 % по напряжению и ±6 % по частоте. Аппроксимированный синус формально может уложиться в эти допуски по действующему значению, но содержит высокочастотные составляющие, которых в сети нет. Для сравнения: европейский стандарт качества электроснабжения допускает суммарный коэффициент гармоник в сети до 8 % — то есть даже «плохая» сеть остаётся синусоидой, просто слегка искажённой. Аппроксимированная волна с этим не имеет ничего общего.

Практический вывод простой: если в описании ИБП нет слов «чистый синус» или «pure sine wave», эта модель не для котла. Относится это и к бытовым компьютерным ИБП на 650–850 ВА, которые выглядят дешёвой альтернативой: почти все они аппроксимированные.

Фазозависимый котёл: почему после подключения ИБП котёл уходит в ошибку

Самая частая жалоба после установки бесперебойника звучит так: котёл сделал попытку розжига, гуднул вентилятором и через несколько секунд погас с ошибкой отсутствия пламени. Причина обычно не в ИБП, а в том, что при подключении перепутали фазу и ноль.

Вот что происходит внутри. Наличие пламени котёл контролирует не датчиком температуры, а током ионизации. В язык пламени заведён электрод, на него подаётся переменное напряжение (для сетей 230 В — от 115 до 230 В), и раскалённые газы, проводящие ток, замыкают цепь между электродом и заземлённым корпусом горелки. Поскольку площадь электрода во много раз меньше площади горелки, цепь работает как диод: переменный ток выпрямляется, и в цепи течёт постоянный ток в микроамперах. Для надёжной работы автоматике нужно не менее 3 мкА; пламя считается присутствующим от 1,5 мкА и исчезнувшим ниже 0,5 мкА.

Ключевое здесь то, что автоматика измеряет этот ток относительно нуля сети. Если фаза и ноль поменяны местами, опорный потенциал смещается, и ток ионизации либо не измеряется вовсе, либо читается как недостаточный. Производитель автоматики формулирует это прямым текстом: путать фазный и нулевой проводники нельзя, а если они перепутаны, блок управления горелкой уйдёт в блокировку в конце интервала безопасности. То есть котёл исправен, газ есть, искра есть, пламя есть — а котёл его «не видит» и глушит горелку. Это и называется фазозависимостью.

Требование соблюдать полярность есть и в документации самих котлов. Ariston формулирует его так: кабель питания подключается к сети 230 В 50 Гц с соблюдением полюсов L и N и заземления. Baxi ограничивается одной строкой: питание должно быть с соблюдённой полярностью.

Что с этим делать на практике. Во-первых, найти фазу индикаторной отвёрткой в розетке, к которой подключается ИБП, и убедиться, что она приходит на клемму L. Во-вторых, проверить выход самого ИБП: недорогие модели иногда выдают фазу на «нулевой» контакт розетки, и тогда котёл, работавший от сети, от бесперебойника не запускается. Проверяется это той же отвёрткой за полминуты. В-третьих, если ИБП подключён через удлинитель или переходник — уберите их: в дешёвых удлинителях полярность не нормируется вообще.

Если после перестановки фазы и нуля котёл запустился — котёл фазозависимый, и эту полярность нужно зафиксировать по всей линии: в розетке, на выходе ИБП, в клеммной колодке котла. Пометьте провод маркером, чтобы следующий, кто откроет щит, не перепутал снова.

Заземление: условие, без которого контроль пламени не работает

Заземление в схеме газового котла — не формальное требование электробезопасности, а часть измерительной цепи. Ток ионизации, о котором шла речь выше, замыкается через заземлённый корпус горелки: без нормального заземления цепь разомкнута и пламя не детектируется, даже если с фазой всё правильно.

Производители говорят об этом недвусмысленно. Vaillant формулирует требование одной строкой: изделие должно быть заземлено. Ariston разворачивает её до того, что прибор должен быть подключён к исправной системе заземления именно для того, чтобы работать корректно, и отдельно снимает с себя ответственность за повреждения, вызванные отсутствием пригодного заземления. Производитель горелочной автоматики идёт ещё дальше и предупреждает, что заземлять нужно именно горелку, а заземления одного только котла недостаточно; сопротивление изоляции между ионизационным электродом и землёй при этом должно быть не менее 50 МОм.

Две ошибки встречаются чаще всего. Первая — заземление на трубы: воду, отопление или газ. Ariston это прямо запрещает, и в украинских домах такая «земля» тем более не работает: часть стояков давно заменена на пластик, а контакт в резьбовых соединениях непредсказуем. Вторая — «зануление», когда защитный проводник в щите просто посажен на ноль. Это не заземление, а источник плавающего потенциала, и именно на такой схеме котёл чаще всего начинает сбоить ровно тогда, когда питание переходит на ИБП.

Если контура заземления в доме нет — его нужно сделать до, а не после покупки бесперебойника. Те же требования действуют и для резервного питания от генератора, это отдельная тема, которую мы разобрали в материале про заземление генератора.

Сколько на самом деле потребляет газовый котёл

Здесь большинство ошибается в большую сторону и покупает ИБП с избыточным запасом по мощности, экономя при этом на аккумуляторах — то есть ровно наоборот тому, как надо.

Реальные цифры из паспортов котлов выглядят так.

Разрыв между поколениями почти пятикратный, и обусловлен он насосом: в современных котлах он модулируемый и большую часть времени работает на малых оборотах, в старых крутится на постоянной скорости независимо от потребности.

Отсюда и выбор мощности ИБП. Для конденсационного котла достаточно модели на 500–800 ВА, для котла с обычным насосом — на 800–1000 ВА. Больше брать смысла нет: лишняя мощность инвертора не добавляет ни одной минуты автономности, зато увеличивает собственное потребление устройства. Кстати, о собственном потреблении обычно забывают: инвертор с чистым синусом на 250–800 ВА тратит на себя 4,2–7,9 Вт даже без нагрузки и 0,8–2,5 Вт в экономичном режиме. Но это лучший случай — отдельный инвертор высокого класса. У бытового бесперебойника со встроенным зарядным устройством, дисплеем и стабилизацией входного напряжения расход на себя заметно выше, и насколько именно — разбираем ниже, в расчёте автономности.

Если вы планируете питать от резерва не только котёл, но и освещение, холодильник и роутер, посчитать суммарную нагрузку поможет наш разбор того, что можно подключить к генератору — логика подсчёта там та же.

Расчёт автономности: формула и таблица

Время работы котла от аккумуляторов считается так:

• t — время работы, часов
• C — ёмкость аккумулятора, ампер-часов
• U — напряжение аккумуляторной батареи: 12 В для одного аккумулятора, 24 В для двух последовательно
• DoD — допустимая глубина разряда: 0,5 для свинцово-кислотных, 0,8 для литиевых
• k — поправка на ток разряда: 0,95 для свинца при нагрузке котла, 1,0 для лития
• η — КПД инвертора: 0,87 для 12-вольтовых моделей, 0,89 для 24-вольтовых
• P — потребление котла, ватт
• Pхх — собственное потребление самого бесперебойника: около 6 Вт у отдельного инвертора с чистым синусом, 8–19 Вт у бытового ИБП со встроенным зарядным, больше всего — у онлайн-схемы с двойным преобразованием (разбор ниже)

Два множителя в этой формуле требуют пояснения, потому что именно на них строятся рекламные обещания продавцов.

Глубина разряда. Свинцово-кислотный аккумулятор нельзя разряжать полностью: по паспорту производителя AGM-батарея глубокого цикла выдерживает 400 циклов при разряде на 80 %, 600 циклов при 50 % и 1500 циклов при 30 %. То есть если каждый день «высаживать» батарею в ноль, её хватит примерно на год отключений, а при разряде наполовину — на три-четыре года. Поэтому в расчёте для свинца берут половину номинальной ёмкости, а не всю.

Поправка на ток. Паспортная ёмкость свинцового аккумулятора указывается для медленного двадцатичасового разряда. На более быстрых токах доступная ёмкость падает: при десятичасовом разряде остаётся 92 % для AGM и 87 % для геля, при пятичасовом — 85 % и 80 %, при часовом — всего 65 % и 61 %. Для котла ток небольшой, разряд растянутый, поэтому поправка мягкая — но совсем игнорировать её нельзя.

Как проверить расчёт: разбор первой строки таблицы

Формула выглядит громоздко, поэтому разберём её по шагам на конкретной комбинации — конденсационный котёл со средним потреблением 30 Вт и один AGM-аккумулятор 12 В на 100 А·ч. Это первая строка таблицы ниже.

• Паспортная энергия батареи: 12 В × 100 А·ч = 1200 Вт·ч. Столько в аккумуляторе «на бумаге».
• Отнимаем глубину разряда: 1200 × 0,5 = 600 Вт·ч. Свинцу отдаём половину, вторая половина — это ресурс батареи.
• Отнимаем поправку на ток: 600 × 0,95 = 570 Вт·ч. Это тот самый закон Пейкерта из абзаца выше: свинцовый аккумулятор, который разряжают быстрее паспортного двадцатичасового режима, отдаёт меньше, чем написано на корпусе. У котла ток мягкий, поэтому эффект небольшой — около пяти процентов, но он есть.
• Отнимаем КПД инвертора: 570 × 0,87 = 495,9 Вт·ч. Столько доходит до розетки в виде переменных 230 В.
• Делим на полное потребление: котёл берёт 30 Вт, сам бесперебойник — ещё 6 Вт, итого 36 Вт. 495,9 / 36 = 13,8 часа.

Оба множителя, которые обычно теряют, стоят именно в этой цепочке. Пропустите k — получится 14,5 часа. Пропустите ещё и собственное потребление ИБП — 17,4 часа, то есть на четверть больше реального. Так и набираются красивые цифры в описаниях товара: формально всё «посчитано», просто два множителя тихо выпали.

Подставим реальные числа. Вот сколько продержится котёл на разных комбинациях; собственное потребление бесперебойника здесь взято 6 Вт, а сразу после таблицы покажем, что будет, если оно больше.

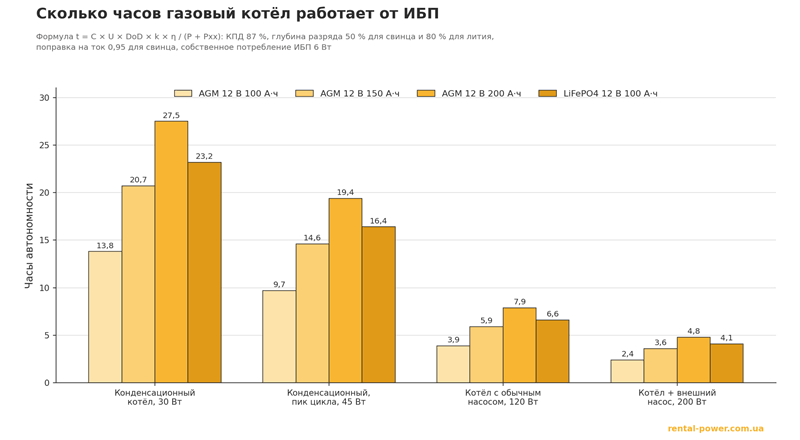

Таблица автономности газового котла от ИБП: часы работы в зависимости от потребления котла и ёмкости АКБ

Несколько выводов из таблицы, которые стоит прочитать внимательно.

Современный конденсационный котёл и один аккумулятор на 100 А·ч — это уже почти суточная автономность, если котёл не греет непрерывно. Реальные циклы ещё длиннее, потому что в паузах между розжигами котёл берёт 2 Вт вместо тридцати.

Котёл со старым насосом на том же аккумуляторе продержится меньше четырёх часов. Это самая частая причина разочарования: люди покупают комплект «как у соседа», а у соседа котёл другого поколения.

Литиевая батарея на 100 А·ч даёт больше часов, чем свинцовая на 150 А·ч, и при этом легче и долговечнее. Разница не в «более качественных ампер-часах», а исключительно в допустимой глубине разряда.

Пара на 24 вольта из двух батарей по 100 А·ч даёт чуть больше, чем одна батарея на 200 А·ч при тех же ампер-часах. Энергия одинаковая, но инвертор на 24 В работает с КПД 0,89 вместо 0,87 — меньше ток, меньше потери в проводах и ключах.

Собственное потребление ИБП: минус, которого нет в прайсе

Таблица выше посчитана при Pхх = 6 Вт, и это лучший случай — отдельный инвертор с чистым синусом высокого класса. У бытовых бесперебойников цифра другая, и паспорта это подтверждают. Инвертор с зарядным устройством на 800–1600 ВА при 12 В забирает на себя 8 Вт без нагрузки, 5 Вт в энергосберегающем режиме и 2 Вт в режиме ожидания. У аппарата на 1000 ВА / 800 Вт с дисплеем, зарядным и стабилизацией входного напряжения в паспорте стоит «не более 1,2 А» от батареи 12 В — это 14,4 Вт; у моделей той же линейки на 24 В — 0,8 А, то есть 19,2 Вт.

Почему это важно именно для котла: нагрузка микроскопическая. Котёл в среднем за цикл берёт 30 Вт. Бесперебойник, который тратит на себя 14 Вт, добавляет к этой нагрузке почти половину, а 19 Вт — почти две трети. С холодильником на 200 Вт те же ватты потерялись бы в округлении, с котлом — нет.

Между первой и предпоследней строкой — 3,7 часа, больше четверти автономности. И эта разница не стоит ни копейки в прайсе: батарея, котёл и формула одни и те же, отличается только схема бесперебойника.

Отдельно про онлайн-ИБП с двойным преобразованием. У них выпрямитель, инвертор и вентилятор работают непрерывно, поэтому собственное потребление самое высокое из трёх схем. Точной цифры производители не публикуют ни в одном паспорте — есть только КПД в режиме двойного преобразования: 88–91 % у моделей на 700–3000 ВА, 88 % при полной нагрузке у аппарата на 1000 ВА / 800 Вт, 89–93 % у линейки на 1–3 кВА. У тех же аппаратов в эко-режиме, когда двойное преобразование отключается, КПД поднимается до 96–97 %, а у линейно-интерактивных доходит до 98 %. Этот провал на 8–10 процентных пунктов и есть цена постоянной работы силовой части. Для газового котла с его тридцатью ваттами онлайн-схема — самый дорогой вариант по автономности, и брать её стоит только тогда, когда автоматика котла действительно не переживает четырёх миллисекунд переключения.

Какой аккумулятор выбрать: AGM, гелевый или литиевый

Автомобильный стартерный аккумулятор для этой задачи не подходит принципиально: он рассчитан на короткий мощный ток при пуске двигателя и на несколько десятков глубоких разрядов, после которых теряет ёмкость. Формально он будет работать, фактически — умрёт за один отопительный сезон.

Ещё один момент, о котором редко пишут: аккумулятор убивает не только глубокий разряд, но и неправильный заряд. Для AGM в циклическом режиме напряжение поглощения должно быть 14,6–14,9 В, а поддержки — 13,5–13,8 В; для геля соответственно 14,1–14,4 В и 13,5–13,8 В. Дешёвые ИБП часто имеют один фиксированный профиль заряда на все типы батарей, и если вы ставите гель под профиль AGM, батарея «выкипает» за сезон. При покупке проверяйте, есть ли в ИБП переключатель типа аккумулятора.

Если вы выбираете резервное питание не только под котёл, а под весь дом, посмотрите отдельный гид о том, как выбрать ИБП для дома — там разобраны типы бесперебойников и подбор под всю нагрузку. Здесь мы сознательно остаёмся в узкой теме котла.

Стабилизатор напряжения: когда он нужен вместе с ИБП

Большинство ИБП класса line-interactive умеют подтягивать напряжение сами: у них есть автотрансформатор, который компенсирует просадки и перенапряжения в пределах примерно ±20 % без перехода на батарею. Для городской сети этого достаточно, и отдельный стабилизатор не нужен.

Стабилизатор имеет смысл в двух случаях. Первый — сельская сеть с длинной воздушной линией, где напряжение гуляет от 170 до 260 В: ИБП в такой сети будет постоянно переключаться на батарею и разряжать её даже тогда, когда свет формально есть. Второй — когда вы питаете котёл от генератора без ИБП и хотите дополнительную защиту платы.

Порядок включения при этом всегда один: сеть → стабилизатор → ИБП → котёл. Ставить стабилизатор после бесперебойника бессмысленно: он начнёт «править» уже готовую синусоиду инвертора и только добавит искажений.

ИБП плюс генератор: как закрыть сутки и больше

ИБП решает задачу на несколько часов. Когда отключения длятся дольше или идут одно за другим и батарея не успевает зарядиться, нужен генератор — и вот здесь появляется нюанс, на котором многие спотыкаются.

ИБП принимает не любой источник. У каждого бесперебойника есть окно допустимого входного напряжения и частоты: вышел за него — и ИБП переходит на батарею. Производители прямо предупреждают: если диапазон частоты генератора слишком широкий, бесперебойник воспримет его как нестабильный источник и останется на батарее навсегда, пока та не сядет вместе с нагрузкой. То есть генератор работает, топливо горит, а котёл всё равно гаснет — просто потому, что ИБП так и не переключился на него.

Отсюда два практических правила.

Генератор должен быть инверторным. Классическая машина с механическим регулятором держит частоту приблизительно, и при каждом изменении нагрузки она скачет. Инверторный генератор выпрямляет напряжение с альтернатора и формирует синусоиду заново, поэтому частота и напряжение на выходе стабильны независимо от оборотов двигателя. Подробно принцип разобран в материале о том, как устроен инверторный генератор.

Генератор нужен с запасом мощности. Рекомендация производителей ИБП — двукратный запас для генераторов с механическим регулятором оборотов и полуторакратный для машин с электронным регулятором. Запас нужен не котлу, а зарядному устройству ИБП: в момент, когда генератор запустился, бесперебойник начинает заряжать разряженные аккумуляторы полным током, и эта нагрузка в несколько раз больше потребления самого котла.

Из нашего ассортимента под эту задачу подходят инверторные генераторы с чистым синусом. Младшая модель FOGO F2001iS выдаёт 1,6 кВт основной мощности (1,8 кВт резервной) при расходе 0,6–0,9 л/ч и весе 22 кг — этого хватает на котёл, ИБП в режиме заряда, освещение и холодильник. Если на резерв заводится больше потребителей, берут FOGO F3001iS на 2,3 кВт или FOGO F4001iS на 3,0 кВт.

Чтобы генератор запускался сам, без вашего участия, его подключают через автоматику ввода резерва. Как она работает и что умеет — в материале про автоматический ввод резерва. Схема получается трёхступенчатая: пропал свет — ИБП подхватил котёл мгновенно, через минуту АВР запустил генератор, ИБП перешёл на него и начал заряжать батареи.

Сколько стоит комплект: ориентиры

Цены на ИБП в первой и второй строках — рыночные ориентиры на сентябрь 2026 для моделей с чистым синусом; конкретная цифра зависит от производителя и ёмкости батареи. Третья строка считается по нашему каталогу: FOGO F2001iS стоит 26 000 грн, FOGO F3001iS — 34 000 грн, FOGO F4001iS — 45 000 грн. Компактные модели для дома и квартиры собраны в разделе генераторы для дома и квартиры.

Семь ошибок, из-за которых ИБП не спасает котёл

Купили ИБП с аппроксимированным синусом. Котёл может даже запуститься, но насос греется, а плата работает во внештатном режиме. Проблема проявляется не сразу, а через сезон.

Перепутали фазу и ноль. Котёл уходит в блокировку по отсутствию пламени, хотя горелка исправна. Проверяется индикаторной отвёрткой за полминуты.

Не сделали заземление. Току ионизации некуда замыкаться — та же блокировка, но теперь уже независимо от полярности.

Взяли автомобильный аккумулятор. Он не рассчитан на глубокие циклы и теряет ёмкость за один сезон.

Взяли мощный ИБП и маленькую батарею. Мощность инвертора не добавляет часов автономности. Часам добавляет только ёмкость.

Поставили стабилизатор после ИБП. Он искажает уже готовую синусоиду. Правильный порядок: сеть → стабилизатор → ИБП → котёл.

Подключили ИБП к обычному генератору. Бесперебойник не принимает источник с нестабильной частотой и остаётся на батарее, пока та не сядет.

ИБП закрывает отопление на несколько часов, связка ИБП с генератором — на любой срок. Если не хочется самому сводить потребление котла, насосов и остального дома в один расчёт, пришлите нам модель котла и список того, что должно работать во время отключения, — инженеры Rental Power подберут мощность генератора и посчитают комплект бесплатно.

*Материал подготовили инженеры сервисного центра Rental Power, Киев.*
