Як вибрати джерело безперебійного живлення (ДБЖ) для дому

Джерело безперебійного живлення для дому обирають за чотирма параметрами: тип схеми, форма напруги на виході, потужність у ватах і ємність акумуляторної збірки. Для квартири, де треба протримати роутер, світло й ноутбук, вистачає лінійно-інтерактивного ДБЖ на 800–1500 ВА. Для будинку з газовим котлом потрібен ДБЖ з чистою синусоїдою і зовнішнім акумулятором, а якщо котел має складну автоматику, то онлайн-схема з подвійним перетворенням. При цьому важливо розуміти головне обмеження: ДБЖ купує вам години, а не доби. Добову й довшу автономність дає лише генератор, і найнадійніші домашні системи будують саме зі зв'язки ДБЖ, генератора та щита автоматичного введення резерву.

Що таке ДБЖ і чого від нього не варто чекати

У розмовах постійно плутають три різні пристрої, і через цю плутанину люди купують не те, що їм потрібно.

Стабілізатор напруги вирівнює напругу, яка приходить із мережі. Він рятує техніку, коли в розетці замість 230 В стабільно тримається 190 В або стрибає до 260 В. Але власного запасу енергії в нього немає: щойно мережа зникає, стабілізатор гасне разом із нею.

Джерело безперебійного живлення має акумулятор і інвертор. Коли мережа є, ДБЖ пропускає її на навантаження і паралельно заряджає батарею. Коли мережа зникає, інвертор перетворює постійну напругу акумулятора на змінні 230 В, і техніка продовжує працювати. Скільки саме вона працюватиме, залежить від ємності батареї та споживання. Реально це від пів години до десяти-дванадцяти годин.

Генератор виробляє електрику сам, поки в баку є пальне. Він не залежить від того, скільки триває відключення, і саме тому закриває сценарії на добу й довше. Для квартири й приватного будинку зазвичай беруть генератори для квартири та будинку потужністю від 2 до 9 кВт.

Звідси проста логіка. Якщо у вас відключають світло на дві-три години кілька разів на тиждень, ДБЖ вирішує задачу повністю. Якщо відключення тривають по вісім-дванадцять годин, самим ДБЖ ви не обійдетеся: батарея потрібного розміру коштуватиме більше за генератор і займе половину комори.

Ще одна деталь, про яку рідко пишуть. Нормативний коридор напруги в українських мережах задає ДСТУ EN 50160:2023: номінал становить 230 В, і 95% десятихвилинних вимірювань за тиждень мають укладатися в межі ±10%, тобто від 207 до 253 В. Частота при цьому має триматися на рівні 50 Гц із відхиленням не більше 1% протягом 99,5% часу року. Усе, що виходить за ці межі, ваша техніка відчуває на собі, і саме з цим коридором працюють стабілізатор і ДБЖ.

Три типи ДБЖ: резервний, лінійно-інтерактивний та онлайн

Міжнародний стандарт IEC 62040-3 ділить усі ДБЖ на три класи, і за цією класифікацією працюють усі виробники. Різниця між класами не в потужності й не в ціні, а в тому, наскільки вихід пристрою залежить від того, що коїться на вході.

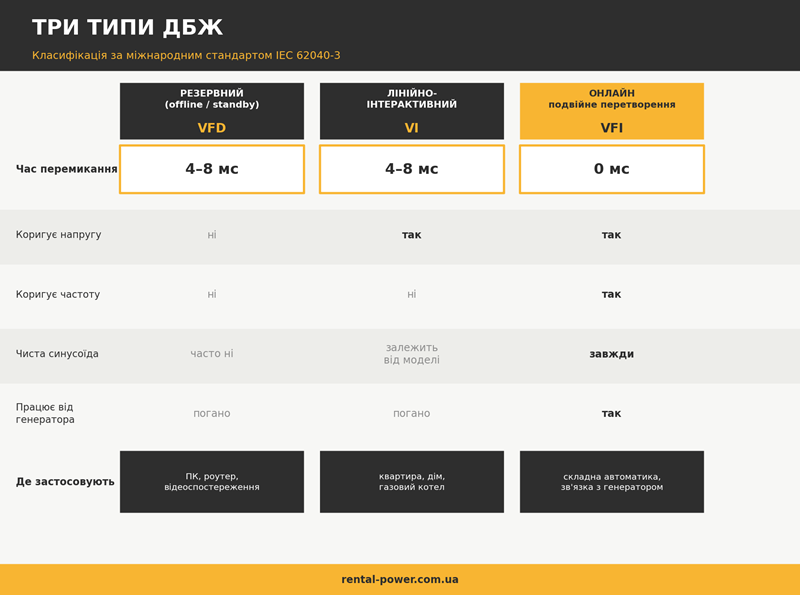

Три типи ДБЖ: резервний, лінійно-інтерактивний та онлайн з подвійним перетворенням

Резервний ДБЖ — найпростіша й найдешевша схема. Він просто чекає, поки зникне напруга, і за 4–8 мілісекунд перекидає навантаження на інвертор. Для комп'ютера цього досить, бо блок живлення тримає такий провал завдяки власним конденсаторам. Але резервний ДБЖ ніяк не допомагає при просадках напруги: поки в розетці є хоч якісь вольти, він вважає, що все гаразд.

Лінійно-інтерактивний ДБЖ — це той самий принцип плюс вбудований автотрансформатор, який підтягує напругу вгору або вниз, не переходячи на батарею. Саме тому він корисніший у наших мережах: у селі чи в приватному секторі напруга просідає постійно, і кожна просадка в резервного ДБЖ означала б розряд акумулятора. Важливе обмеження: частоту на виході такий пристрій не формує, він її повторює за мережею. Це стане критичним у розділі про генератор.

Онлайн-ДБЖ влаштований принципово інакше. Вхідна напруга спершу перетворюється на постійну, а потім інвертор будує з неї нову змінну напругу 230 В 50 Гц. Навантаження весь час живиться від інвертора, тому перемикання не відбувається взагалі — розрив дорівнює нулю. Такий ДБЖ повністю відв'язує техніку від того, що коїться в мережі: перекоси, просадки, стрибки частоти до нього не доходять. Платити за це доводиться вищою ціною і меншим ККД, бо енергія двічі проходить через перетворення.

Орієнтир по цінах на вересень 2026 року такий: компактні моделі для роутера коштують близько 1 000 грн, домашні лінійно-інтерактивні ДБЖ на 800–1500 ВА укладаються в 2 000–5 000 грн, а збірки з чистою синусоїдою на 2–3 кВт із можливістю підключення зовнішніх акумуляторів коштують від 13 до 24 тис. грн без самих батарей.

Чиста синусоїда чи апроксимована: чому для котла це не опція

Це той параметр, на якому найчастіше економлять і потім найдорожче платять.

У мережі напруга змінюється за плавною синусоїдою. Дешевий інвертор таку криву не будує: він видає ступінчастий сигнал, який лише грубо нагадує синусоїду за формою й за середнім значенням. Наскільки грубо, показує коефіцієнт нелінійних спотворень.

• Прямокутний сигнал (найпримітивніші інвертори) — близько 48%.
• Звичайна апроксимована, вона ж модифікована синусоїда — близько 25%.
• Покращена триступенева апроксимація — близько 20%.
• Чиста синусоїда — менше 3%.

Тепер що це означає на практиці. Асинхронні двигуни, а це компресор холодильника і циркуляційний насос опалення, на апроксимованій синусоїді втрачають додатково від 10 до 20 відсотків потужності проти роботи від чистої. Втрачена потужність нікуди не зникає, вона перетворюється на тепло в обмотках. Насос, розрахований на роки безперервної роботи, у такому режимі гріється і живе помітно менше.

З газовим котлом ситуація ще жорсткіша. Котел не просто споживає струм, він контролює полум'я іонізаційним електродом і для цього повинен розрізняти фазу й нуль. Апроксимований сигнал із розмитим переходом через нуль ламає цю логіку, і котел або взагалі не запускається, або зупиняється з помилкою через кілька хвилин після переходу на батарею. Виробники обладнання прямо вимагають для такої техніки спотворення менше трьох відсотків, і в тому самому переліку разом із котлами високої ефективності стоять пелетні котли й самі ДБЖ.

Практичний висновок простий. Якщо ДБЖ живитиме лише роутер, світло й ноутбук, форма сигналу не критична. Щойно в переліку навантажень з'являється будь-що з електромотором або з платою керування опаленням, чиста синусоїда стає обов'язковою вимогою, а не побажанням.

Скільки ват і вольт-ампер потрібно саме вам

У характеристиках ДБЖ зазвичай стоять дві цифри: повна потужність у вольт-амперах і активна у ватах. Це не одне й те саме. Вольт-ампери описують, скільки пристрій прокачає через себе загалом, а вати — скільки корисної роботи він віддасть. Співвідношення між ними задає вихідний коефіцієнт потужності самого ДБЖ — паспортне відношення ват до вольт-ампер конкретного апарата; у побутових моделей воно становить від 0,6 до 1,0. Тобто модель на 1000 ВА із коефіцієнтом 0,7 віддасть лише близько 700 Вт, і орієнтуватися треба саме на цю другу цифру. Не плутайте цю цифру з cos φ навантаження: коефіцієнт потужності навантаження належить вашій техніці й визначає, скільки ват вона забере, а вихідний коефіцієнт ДБЖ лише обмежує, скільки ват апарат узагалі здатен віддати.

Далі рахуємо свій перелік навантажень.

Правило запасу таке. Пусковий струм двигунів перевищує робочий у два-три рази, тому до суми паспортних ват додають 20–30 відсотків. Приклад: котел 100 Вт плюс холодильник 150 Вт плюс роутер і світло 60 Вт дають 310 Вт. З запасом виходить близько 400 Вт активної потужності, а в характеристиках ДБЖ цьому відповідатиме приблизно 600 ВА.

Якщо перелік навантажень виходить за 1,5–2 кВт, ДБЖ перестає бути раціональним рішенням і задача переходить у площину генератора. Розібратися, що саме тягне станція тієї чи іншої потужності, допоможе окремий розбір про те, що можна підключити до генератора різної потужності.

Розрахунок ємності акумулятора під потрібні години

Час автономії рахують за формулою:

Два множники з цієї формули в магазинних розрахунках зазвичай зникають, і обидва працюють проти покупця.

Поправка k — це закон Пейкерта: паспортну ємність свинцевого акумулятора вказують для повільного двадцятигодинного розряду, і на швидших струмах батарея віддає помітно менше. При спокійному навантаженні поправка м'яка, близько 0,95, при важкому — значно жорсткіша (про це нижче).

Власне споживання Pхх — це те, що безперебійник витрачає на себе: на плату, дисплей, зарядний пристрій, вентилятор. Окремий інвертор із чистою синусоїдою на 250–800 ВА бере 4,2–7,9 Вт без навантаження, інвертор із зарядним на 800–1600 ВА при 12 В — 8 Вт, побутове ДБЖ на 1000 ВА / 800 Вт із дисплеєм, зарядним і стабілізацією напруги — до 14 Вт за паспортом (не більше 1,2 А від батареї 12 В), у моделей тієї самої лінійки на 24 В — до 19 Вт. В онлайн-схеми з подвійним перетворенням витрата найвища: випрямляч, інвертор і вентилятор працюють безперервно. Для навантаження в 300 Вт ці вати не відіграють ролі, а для газового котла в 30 Вт змінюють результат на чверть — докладний розбір є в окремій статті про ДБЖ для газового котла.

І ще одне: ККД 0,87–0,89 — це цифри нормального інвертора з чистою синусоїдою. У бюджетних апаратів з апроксимованою синусоїдою він падає до 0,70–0,75, і всі розрахунки нижче для них треба домножувати ще й на цю різницю.

Розберемо на прикладі. Ви хочете тримати газовий котел і роутер, це разом 120 Вт. Ставите один AGM-акумулятор 12 В на 100 А·год, безперебійник — побутовий, із зарядним і дисплеєм, його власне споживання 14 Вт.

t = 12 × 100 × 0,5 × 0,95 × 0,87 / (120 + 14) = 495,9 / 134 = 3,7 години

Той самий акумулятор на 100 А·год, але літій-залізо-фосфатний, дає:

t = 12 × 100 × 0,8 × 1,0 × 0,87 / (120 + 14) = 835,2 / 134 = 6,2 години

Різниця більш ніж у півтора раза при однаковій паспортній ємності, і причина в глибині розряду: свинець не можна саджати нижче половини, літій спокійно віддає 80 відсотків і не втрачає ємність на швидкому струмі.

Зворотна задача рахується так само. Потрібно 6 годин при навантаженні 200 Вт на системі 12 В із AGM-батареями і тим самим безперебійником. Необхідна ємність = 6 × (200 + 14) / (12 × 0,5 × 0,95 × 0,87) = 1284 / 4,96 = 259 А·год, тобто дві батареї по 150 А·год.

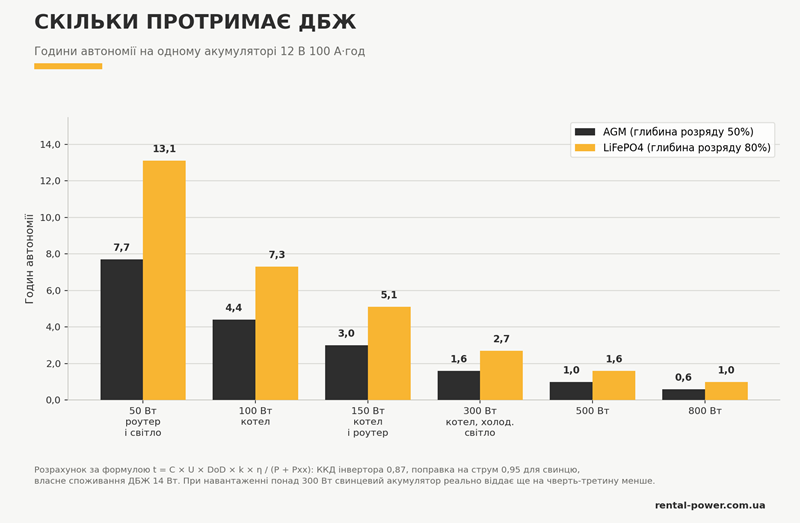

Час автономної роботи ДБЖ на акумуляторах AGM та LiFePO4 100 А·год при різному навантаженні

Таблиця порахована для одного акумулятора 12 В 100 А·год при власному споживанні ДБЖ 14 Вт і поправці k = 0,95. Сама поправка справедлива для спокійного розряду, тобто для верхніх рядків таблиці; для навантажень від 300 Вт вона помітно жорсткіша — про це одразу нижче.

Важлива поправка, яку в магазинах не озвучують. Паспортну ємність свинцевих акумуляторів указують для повільного двадцятигодинного розряду. Чим більший струм, тим менше реальної ємності ви отримаєте. Акумулятор із паспортними 100 А·год при розряді за дві години віддає лише близько 56 А·год, тобто втрачає 44 відсотки. Усереднений поправочний показник для свинцю становить 1,25. Практично це означає: при навантаженні від 300 Вт і вище від однієї батареї на 100 А·год очікуйте результат приблизно на чверть-третину гірший за розрахунковий. У літієвих батарей цей ефект виражений значно слабше.

Типова автономність готового комплекту ДБЖ із зовнішнім акумулятором для газового котла складає від 2 до 10 годин залежно від розміру збірки.

AGM, гелеві чи літієві: який акумулятор ставити

Акумулятор коштує дорожче за сам ДБЖ і зношується швидше, тому вибір хімії важливіший за вибір корпусу.

Правило вибору за сценарієм звучить так. Якщо світло зникає кілька разів на місяць, AGM відпрацює свої гроші. Якщо відключення щоденні, свинець вичерпає ресурс за півтора-два роки, і LiFePO4, попри вищу стартову ціну, вийде дешевшим у перерахунку на цикл. Гель — розумний компроміс для тих, хто не готовий переплачувати за літій, але розуміє, що батарею часто саджатимуть глибоко.

Ще один важливий момент — температура. Свинцеві акумулятори втрачають ємність на холоді, а літієві не можна заряджати при мінусовій температурі без підігріву. Тому неопалюваний гараж або незасклений балкон для батарейної збірки не підходять, хоч там і зручніше з місцем.

ДБЖ і генератор в одній схемі: як їх подружити

Це найчастіша помилка домашніх систем резерву: людина купує ДБЖ, купує генератор, вмикає одне в інше й отримує результат гірший, ніж якби вони працювали окремо.

Механізм проблеми такий. У кожного ДБЖ є вікно допустимої вхідної напруги і частоти. Поки живлення в це вікно вкладається, ДБЖ приймає його і заряджає батарею. Щойно живлення виходить за вікно, ДБЖ вважає його непридатним, залишається на акумуляторі й врешті повністю його розряджає, після чого скидає навантаження. Тобто ви завели генератор, він гуде, паливо витрачається, а дім усе одно знеструмлюється.

Причина майже завжди в якості напруги генератора. Звичайна станція із синхронним альтернатором дає спотворення форми сигналу від 12 до 20 відсотків залежно від навантаження, і частота в неї плаває разом із обертами двигуна. Для лампочки й обігрівача це неважливо, а ДБЖ таке живлення відкидає. Інверторна станція формує напругу через власний інвертор і видає менше трьох відсотків спотворень зі стабільною частотою, тому в парі з ДБЖ і чутливою електронікою беруть саме інверторні генератори з чистою синусоїдою.

Друга частина проблеми — потужність. Коли ДБЖ бачить придатну мережу, він не лише живить навантаження, а й на повну заряджає розряджені акумулятори. Струм заряду додає до споживання ще близько 15 відсотків понад номінал самого ДБЖ. Тому генератор під таку зв'язку беруть із запасом.

Крім того, тривале навантаження станції варто тримати на рівні близько 75 відсотків її потужності, а не на межі: так двигун стабільніше тримає оберти, а отже й частоту.

Третій елемент схеми — автоматика. Щоб дім не залежав від того, чи є хтось удома, між мережею й генератором ставлять щит автоматичного введення резерву. Він постійно стежить за напругою в основній мережі, при зникненні дає команду на запуск станції й перекидає навантаження, а після повернення світла повертає все назад і глушить генератор. Якщо резерв потрібен на сезон або на конкретний об'єкт, щит можна не купувати: доступна оренда АВР від 100 грн на добу за номінал 100 А. Для автозапуску генератор має мати електростартер і роз'єм керування.

У підсумку правильна домашня схема виглядає так. ДБЖ приймає удар у перші мілісекунди й тримає котел, роутер і світло, поки нічого не сталося або поки хтось не завів станцію. АВР через задану паузу запускає генератор. Генератор бере на себе весь дім і паралельно заряджає акумулятори ДБЖ, тому наступне відключення знову зустрічає повна батарея. Коли світло повертається, система сама повертається до мережі. Кожен елемент тут робить те, що вміє найкраще: акумулятор дає миттєвість, паливо дає тривалість, автоматика дає незалежність від людини.

П'ять помилок, через які ДБЖ не рятує

Апроксимована синусоїда під котел і холодильник. Найдешевша модель у підсумку означає перегрів насоса й помилки котла. Для будь-якого навантаження з двигуном або з платою керування опаленням потрібна чиста синусоїда.

Потужність без запасу на пуск. Пусковий струм двигунів у два-три рази вищий за робочий. ДБЖ, підібраний рівно під суму паспортних ват, піде в перевантаження при першому ж старті компресора.

Розрахунок ємності за паспортними ампер-годинами. Паспорт написаний для повільного розряду. При серйозному навантаженні свинцева батарея віддасть відчутно менше, і реальна автономність виявиться на чверть-третину нижчою за розрахункову.

ДБЖ і генератор без узгодження. Звичайна станція зі спотвореннями 12–20 відсотків і плаваючою частотою для ДБЖ виглядає як несправна мережа. Результат: генератор працює, а ДБЖ сидить на батареї до повного розряду.

Акумулятори в неопалюваному приміщенні. Свинець на холоді втрачає ємність, а літій не можна заряджати в мінус без підігріву. Батарейну збірку ставлять у сухому приміщенні з плюсовою температурою.

Якщо потрібно порахувати другу частину схеми, тобто підібрати станцію під конкретний перелік навантажень і продумати автоматику, інженери Rental Power роблять розрахунок і монтують АВР під об'єкт. Для тих, хто ще на етапі вибору станції, є окремий покроковий розбір про те, як вибрати генератор для будинку.

*Матеріал підготували інженери Rental Power, Київ, вул. Плодова 1.*
