Вісімдесят відсотків дорогих ремонтів ДГУ у нашому сервісі — це вбитий брудним паливом ТНВД із форсунками або спалений перекосом альтернатор. Щоб не платити за це, варто розуміти, з чого генератор складається і що в ньому найвразливіше.
Тому нижче — розбір по вузлах: двигун, альтернатор, паливна система, контролер, рама з кожухом. Без цього неможливо ані обрати генератор свідомо, ані зрозуміти, за що правильно платити при обслуговуванні.

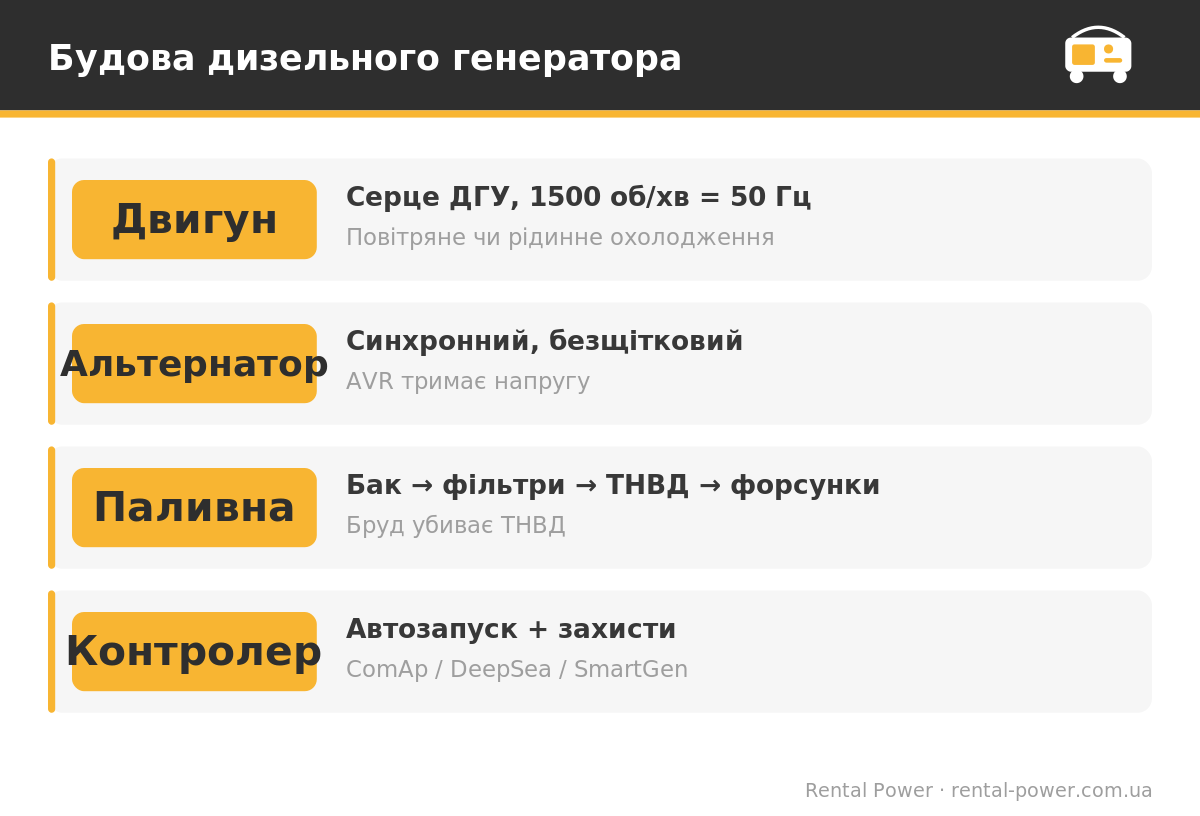

Будова дизельного генератора: основні вузли
Основні вузли дизельного генератора та їхнє призначення.
ДГУ складається з дизельного двигуна, альтернатора (генератора змінного струму), паливної системи, системи охолодження, системи управління й панелі — усі вузли на єдиній сталевій рамі. Двигун і альтернатор з'єднані по одній осі: напряму або через пружну муфту. Механічна енергія колінвала обертає ротор альтернатора, і на виході з'являється електрика.
Частота струму залежить від обертів: для 50 Гц 4-полюсний альтернатор дає 1500 об/хв, 2-полюсний — 3000 об/хв. Промислові ДГУ роблять переважно 1500-обертовими — менший знос і нижчий шум. Загальний принцип роботи ми окремо описали в матеріалі як працює дизельний генератор.
Двигун перетворює хімічну енергію палива на механічну через самозаймання від стиску — без свічок запалювання, на відміну від бензинового. Це серце установки, і саме від нього залежить ресурс.
Повітряне охолодження (вентилятор + оребрення циліндрів) — компактніше, легше й дешевше, але ресурс нижчий: типово до 10 000–15 000 мотогодин. Рідинне (водяне) охолодження — радіатор, помпа, термостат — тримає стабільніший тепловий режим, менше термонавантаження на поршні й підшипники, ресурс 20 000–30 000 мотогодин, а важкі промислові двигуни — і більше. Відомі двигуни ДГУ: Perkins, Cummins, Deutz, Yanmar (рідинне, промисловий сегмент), Ricardo, KAMA (бюджет-середній). Приклад із нашого каталогу — AKSA AD330 на 240 кВт побудований на 6-циліндровому дизелі Doosan.
Альтернатори ДГУ — синхронні, безщіткові (brushless), з обмотками статора й ротора. Ключова деталь — AVR (Automatic Voltage Regulator), регулятор напруги, вбудований у сам генератор. Його не варто плутати з АВР (ATS) — автоматом вводу резерву, що перемикає навантаження між мережею і генератором.
Порада від Rental Power
Коли кажуть «AVR згорів» — мова про регулятор напруги всередині генератора. Коли «АВР не спрацював» — про окремий щит автоматики. Це різні пристрої, і плутанина в термінах при замовленні запчастин коштує часу й грошей. Що таке АВР і навіщо він потрібен, ми розібрали окремо.
Типовий коефіцієнт потужності промислових альтернаторів — cos φ 0.8: генератор на 100 кВА видає 80 кВт активної потужності.
Ланцюг руху палива: бак → підкачувальний насос → фільтр грубого очищення → фільтр тонкого очищення → ТНВД (насос високого тиску) → форсунки, які розпилюють паливо в камеру згоряння. Забруднене паливо — головна причина відмов ТНВД і форсунок через знос прецизійних пар. Тому якість дизпалива й регулярна заміна фільтрів — не формальність, а захист від найдорожчих ремонтів. Про регламент фільтрів і масла — у матеріалі про обслуговування генератора.
Система змащення використовує моторні масла класу SAE 15W-40 з допуском API CI-4/CH-4 і вище — стандарт для важконавантажених дизелів. Масляне голодування вбиває двигун за хвилини, тому рівень і свіжість масла контролюють регулярно.
Контролери ComAp, DeepSea (DSE) чи SmartGen забезпечують автозапуск (до 3 спроб з інтервалом 5–10 секунд), захисти від низького тиску масла, перегріву, перевантаження, асиметрії фаз, а також журнал аварій і облік мотогодин. З блоком АВР повне автоматичне перемикання на генератор займає 10–30 секунд проти 3–15 хвилин уручну, причому контактори мережі й генератора ніколи не замикаються одночасно.
Паливний бак часто інтегрований у раму-основу — заводське рішення для мобільних і стаціонарних установок; об'єм бака визначає час автономної роботи. Без кожуха дизель видає 70–80 дБ (рівень пилососа); шумозахисний кожух знижує до 60–65 дБ, тобто на 10–20 дБ. Контейнерне виконання додає всепогодність і морозостійкість.
При виборі важливо не плутати два режими потужності: Prime power (основна) — для тривалої роботи при навантаженні 50–100% номіналу; Standby power (резервна) — короткочасний аварійний режим, вища потужність, але обмежена за годинами на рік. І пам'ятайте про різницю кВА і кВт: кВт = кВА × 0.8. Стандартні номінали для України — 230В (однофазні побутові) і 400В (трифазні промислові) при 50 Гц. Модельний ряд — у каталозі дизельних генераторів.
З чого складається дизельний генератор? З дизельного двигуна, синхронного альтернатора, паливної системи (бак, фільтри, ТНВД, форсунки), системи охолодження, контролера й рами з кожухом. Двигун і альтернатор — на одній осі.
Яка різниця між AVR і АВР? AVR — регулятор напруги всередині генератора (тримає стабільні вольти). АВР (ATS) — окремий щит, що автоматично перемикає живлення між мережею і генератором.
Чому генератор працює на 1500 об/хв, а не 3000? 1500 об/хв дають 50 Гц на 4-полюсному альтернаторі, при цьому менший знос і нижчий шум. Промислові ДГУ роблять переважно 1500-обертовими.
Що в дизельному генераторі ламається найчастіше? ТНВД і форсунки — від брудного палива. Тому фільтри та якість дизпалива критичні. Другий вузол ризику — альтернатор при перекосі фаз.
Яке масло заливати в дизельний генератор? Моторне SAE 15W-40 з допуском API CI-4/CH-4 і вище — для важконавантажених дизелів. Точний клас — за інструкцією до моделі.
