Восемьдесят процентов дорогих ремонтов ДГУ в нашем сервисе — это убитый грязным топливом ТНВД с форсунками или сожжённый перекосом альтернатор. Чтобы не платить за это, стоит понимать, из чего генератор состоит и что в нём самое уязвимое.
Поэтому ниже — разбор по узлам: двигатель, альтернатор, топливная система, контроллер, рама с кожухом. Без этого невозможно ни выбрать генератор осознанно, ни понять, за что правильно платить при обслуживании.

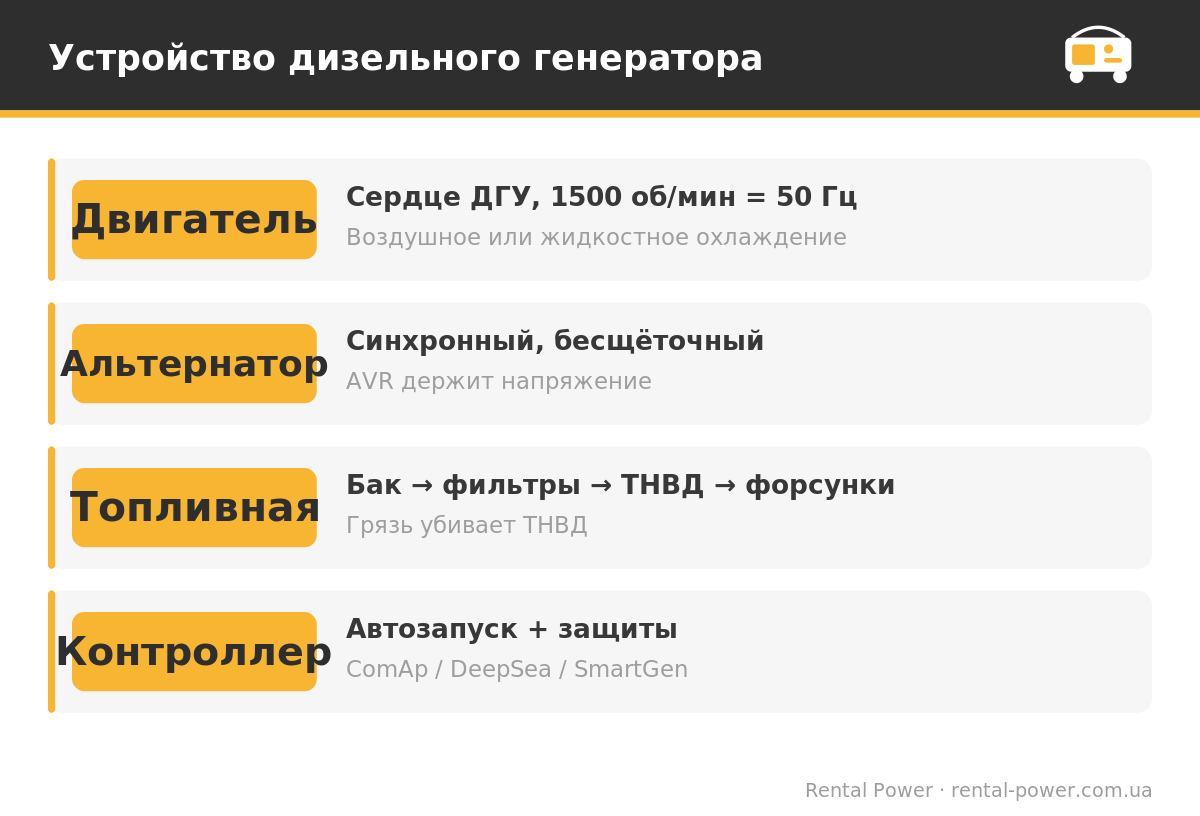

Устройство дизельного генератора: основные узлы

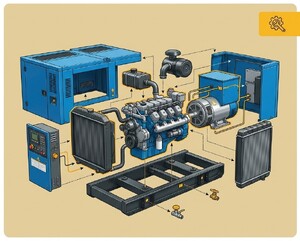

Основные узлы дизельного генератора и их назначение.
ДГУ состоит из дизельного двигателя, альтернатора (генератора переменного тока), топливной системы, системы охлаждения, системы управления и панели — все узлы на единой стальной раме. Двигатель и альтернатор соединены по одной оси: напрямую или через упругую муфту. Механическая энергия коленвала вращает ротор альтернатора, и на выходе появляется электричество.
Частота тока зависит от оборотов: для 50 Гц 4-полюсный альтернатор даёт 1500 об/мин, 2-полюсный — 3000 об/мин. Промышленные ДГУ делают в основном 1500-оборотными — меньше износ и ниже шум. Общий принцип работы мы отдельно описали в материале как работает дизельный генератор.
Двигатель преобразует химическую энергию топлива в механическую через самовоспламенение от сжатия — без свечей зажигания, в отличие от бензинового. Это сердце установки, и именно от него зависит ресурс.
Воздушное охлаждение (вентилятор + оребрение цилиндров) — компактнее, легче и дешевле, но ресурс ниже: типично до 10 000–15 000 моточасов. Жидкостное (водяное) охлаждение — радиатор, помпа, термостат — держит более стабильный тепловой режим, меньше термонагрузка на поршни и подшипники, ресурс 20 000–30 000 моточасов, а тяжёлые промышленные двигатели — и больше. Известные двигатели ДГУ: Perkins, Cummins, Deutz, Yanmar (жидкостное, промышленный сегмент), Ricardo, KAMA (бюджет-средний). Пример из нашего каталога — AKSA AD330 на 240 кВт построен на 6-цилиндровом дизеле Doosan.
Альтернаторы ДГУ — синхронные, бесщёточные (brushless), с обмотками статора и ротора. Ключевая деталь — AVR (Automatic Voltage Regulator), регулятор напряжения, встроенный в сам генератор. Его не стоит путать с АВР (ATS) — автоматом ввода резерва, переключающим нагрузку между сетью и генератором.
Совет от Rental Power
Когда говорят «AVR сгорел» — речь о регуляторе напряжения внутри генератора. Когда «АВР не сработал» — об отдельном щите автоматики. Это разные устройства, и путаница в терминах при заказе запчастей стоит времени и денег. Что такое АВР и зачем он нужен, мы разобрали отдельно.
Типичный коэффициент мощности промышленных альтернаторов — cos φ 0.8: генератор на 100 кВА выдаёт 80 кВт активной мощности.
Цепь движения топлива: бак → подкачивающий насос → фильтр грубой очистки → фильтр тонкой очистки → ТНВД (насос высокого давления) → форсунки, распыляющие топливо в камеру сгорания. Загрязнённое топливо — главная причина отказов ТНВД и форсунок из-за износа прецизионных пар. Поэтому качество дизтоплива и регулярная замена фильтров — не формальность, а защита от самых дорогих ремонтов. О регламенте фильтров и масла — в материале об обслуживании генератора.
Система смазки использует моторные масла класса SAE 15W-40 с допуском API CI-4/CH-4 и выше — стандарт для тяжелонагруженных дизелей. Масляное голодание убивает двигатель за минуты, поэтому уровень и свежесть масла контролируют регулярно.
Контроллеры ComAp, DeepSea (DSE) или SmartGen обеспечивают автозапуск (до 3 попыток с интервалом 5–10 секунд), защиты от низкого давления масла, перегрева, перегрузки, асимметрии фаз, а также журнал аварий и учёт моточасов. С блоком АВР полное автоматическое переключение на генератор занимает 10–30 секунд против 3–15 минут вручную, причём контакторы сети и генератора никогда не замыкаются одновременно.
Топливный бак часто интегрирован в раму-основу — заводское решение для мобильных и стационарных установок; объём бака определяет время автономной работы. Без кожуха дизель выдаёт 70–80 дБ (уровень пылесоса); шумозащитный кожух снижает до 60–65 дБ, то есть на 10–20 дБ. Контейнерное исполнение добавляет всепогодность и морозостойкость.
При выборе важно не путать два режима мощности: Prime power (основная) — для длительной работы при нагрузке 50–100% номинала; Standby power (резервная) — кратковременный аварийный режим, выше мощность, но ограничена по часам в год. И помните о разнице кВА и кВт: кВт = кВА × 0.8. Стандартные номиналы для Украины — 230В (однофазные бытовые) и 400В (трёхфазные промышленные) при 50 Гц. Модельный ряд — в каталоге дизельных генераторов.
Из чего состоит дизельный генератор? Из дизельного двигателя, синхронного альтернатора, топливной системы (бак, фильтры, ТНВД, форсунки), системы охлаждения, контроллера и рамы с кожухом. Двигатель и альтернатор — на одной оси.
В чём разница между AVR и АВР? AVR — регулятор напряжения внутри генератора (держит стабильные вольты). АВР (ATS) — отдельный щит, автоматически переключающий питание между сетью и генератором.
Почему генератор работает на 1500 об/мин, а не 3000? 1500 об/мин дают 50 Гц на 4-полюсном альтернаторе, при этом меньше износ и ниже шум. Промышленные ДГУ делают в основном 1500-оборотными.
Что в дизельном генераторе ломается чаще всего? ТНВД и форсунки — от грязного топлива. Поэтому фильтры и качество дизтоплива критичны. Второй узел риска — альтернатор при перекосе фаз.
Какое масло заливать в дизельный генератор? Моторное SAE 15W-40 с допуском API CI-4/CH-4 и выше — для тяжелонагруженных дизелей. Точный класс — по инструкции к модели.
Выбираете дизельный генератор и хотите понимать, за какое «железо» платите? Инженеры Rental Power объяснят разницу двигателей и альтернаторов под вашу задачу, подберут модель в каталоге или дадут в аренду — с обслуживанием и заправкой под ключ.
