Підключення генератора до трифазної мережі 380В: схеми та поради

Трифазне підключення не прощає імпровізації. Найчастіша аварія в нашій практиці — трифазний генератор «розкидали» по фазах нерівномірно, і за тиждень згоріла обмотка. Друга — однофазний генератор завели в трифазний щит без перекидного рубильника, і зустрічна напруга ледь не вбила електрика на лінії.

Тому нижче — не абстрактні схеми, а конкретика: чим 380В відрізняється від 220В, як безпечно завести трифазний і однофазний генератор, які автомати й кабелі брати за потужністю і де межа, за якою починається смертельна небезпека.

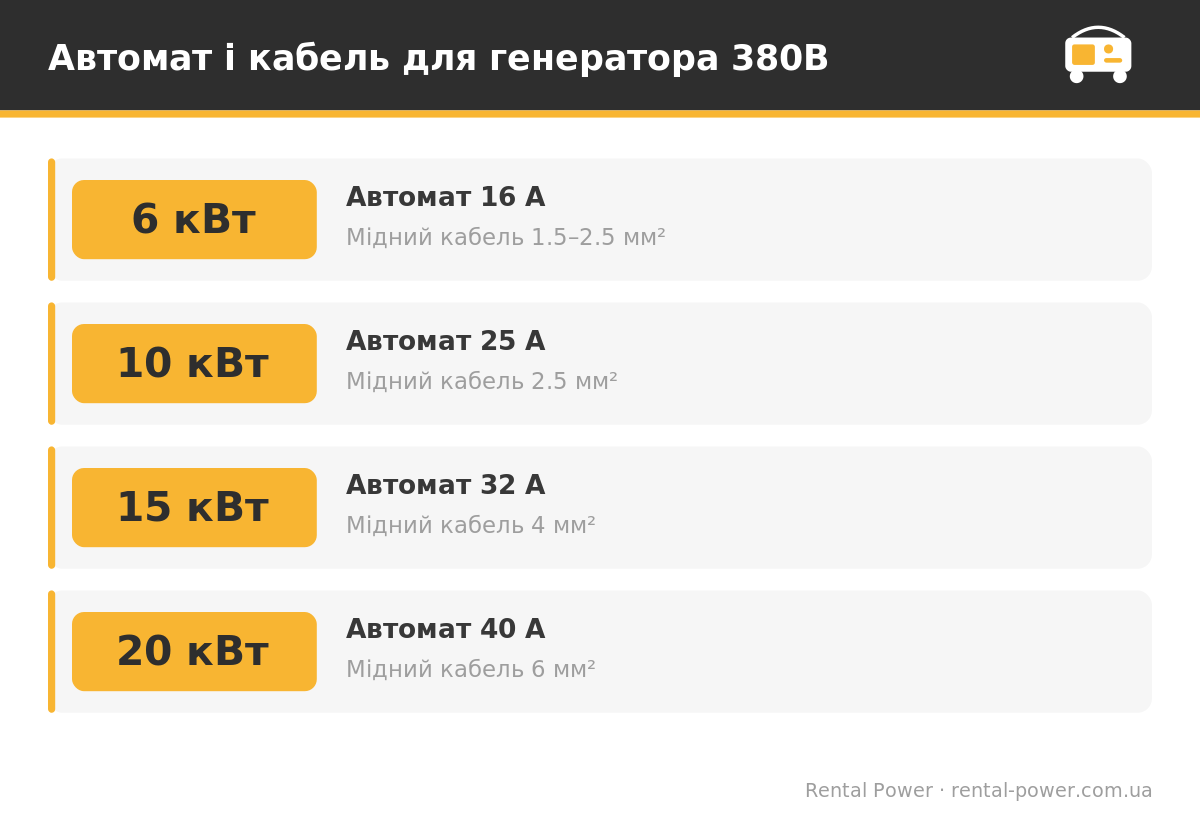

Автомат і кабель для генератора 380В за потужністю

Орієнтир підбору автомата й перерізу кабелю для трифазного генератора за потужністю.

Чим відрізняється трифазна мережа від однофазної

У трифазній мережі є лінійна напруга (між фазами) 380В і фазна (фаза-нуль) 220В — вони пов'язані через корінь із трьох: 220 × 1.73 ≈ 380В. З 1 липня Україна офіційно перейшла на європейський номінал 230/400В, хоча в побуті всі кажуть «220/380».

Практична вигода трьох фаз — менший струм на кожну фазу за тієї ж потужності. Струм рахується за формулою I = P / (√3 × U × cos φ). Саме тому потужні споживачі (насоси, верстати) роблять трифазними: тонший кабель, менші втрати.

Як підключити трифазний генератор до трифазної мережі

Головна небезпека трифазного генератора — перекіс фаз. Якщо навантаження розподілене нерівномірно, частина обмоток перевантажується, напруга по фазах різниться, і агрегат прискорено зношується. За ДСТУ EN 50160 несиметрія напруг не має перевищувати 2%, а експлуатаційне правило для генераторів іще жорсткіше: різниця навантаження між фазами — не більше 25%.

Тому однофазних споживачів (світло, розетки) розподіляйте порівну по трьох лініях, а потужні прилади вішайте на найменш завантажену фазу, контролюючи струм по приладу на панелі генератора. І окремо: трифазні генератори до 10 кВт узагалі не варто ставити на резервне живлення будинку з «розмазуванням» однофазного навантаження — перекіс виведе їх з ладу. Для такого сценарію логічніший однофазний генератор.

Як підключити однофазний генератор до трифазної мережі

Однофазний генератор заводять у трифазний будинок як одну «призначену» фазу через трипозиційний перемикач, а далі по щиту ця фаза роздається на групи споживачів. Це робочий варіант для будинків, де немає трифазної техніки (насос 380В, верстат у майстерні). Якщо ви ще обираєте між типами, ми порівняли їх окремо — однофазний чи трифазний генератор.

Схема підключення генератора 380В

Робоча схема — тільки через реверсивний (перекидний) рубильник або АВР. Реверсивний рубильник — це трипозиційний перемикач: положення I — мережа, 0 — все вимкнено, II — генератор. Одночасне замикання двох джерел конструктивно виключено. Для трифазної мережі беруть 4-полюсний (4P) апарат, щоб комутувався і нуль.

Смертельна помилка

Категорично не можна перемикати джерела окремими автоматами без механічного блокування. При одночасному ввімкненні виникає зустрічна напруга — генератор згоряє, а якщо ввід не розірваний, напруга піде на ЛЕП, де працюють електрики. Переключач або АВР зобов'язаний повністю розривати зв'язок будинку з зовнішньою мережею.

Як виглядає загальна логіка вводу генератора в будинок — ми розібрали в матеріалі про схему підключення генератора до будинку.

Які автомати і кабелі потрібні для 380В

Підбір іде від струму. Ось орієнтир для типових потужностей (cos φ = 0.8):

Ціни-орієнтир 2026: реверсивний рубильник 3P 63А — близько 700 грн; АВР Hager I-0-II з мотор-приводом 4P 63А — близько 50 700 грн; кабель ВВГнг 4×6 — близько 208 грн/м, 4×10 — 351 грн/м. Готові щити АВР під ключ є в каталозі.

Заземлення генератора

Заземлення обов'язкове для установок від 42В, включно з переносними генераторами (ПУЕ). Норма: опір заземлювача не більше 4 Ом (до 10 Ом, якщо потужність до 100 кВА), мінімальний переріз мідного заземлювального провідника — 6 мм².

Схему нейтралі обирають за умовами: TN-C-S — коли генератор працює спільно з мережею об'єкта; TT — окремі заземлювачі для корпусу й нейтралі (для слабопровідного ґрунту); IT — ізольована нейтраль для автономних майданчиків.

Порада від Rental Power

Інверторні генератори занулювати не можна — на відміну від звичайних, спроба зробити «чистий нуль» зануленням виводить інвертор з ладу.

Типові помилки та техніка безпеки

Крім підключення «вилка-вилка» через розетку (це і пожежа, і зустрічна напруга), друга поширена помилка — відсутність заземлення нейтралі при схемі TT: небезпечна напруга півфази може потрапити на «спільну» нейтраль і травмувати сусідів. І третя — економія на перерізі кабелю: тонкий кабель під трифазним навантаженням гріється, ізоляція старіє, ризик короткого замикання зростає.

Часті запитання

Чи можна підключити однофазний генератор до трифазної мережі? Так, через трипозиційний реверсивний рубильник: генератор заводять як одну фазу, далі по щиту вона роздається на групи. Підходить, якщо в домі немає трифазних споживачів.

Що таке перекіс фаз і чим він небезпечний? Це нерівномірне навантаження фаз. Різниця понад 25% перевантажує обмотки трифазного генератора і виводить його з ладу. Розподіляйте споживачів рівномірно.

Який кабель і автомат потрібні для генератора 20 кВт (380В)? Струм близько 38 А, тому автомат 40А і мідний кабель 6 мм². Для 30 кВт — 63А і 16 мм².

Чи потрібне заземлення для генератора вдома? Так, обов'язкове (від 42В за ПУЕ). Опір заземлювача до 4 Ом, провідник від 6 мм² міді.

Чому не можна підключати генератор «вилкою в розетку»? Це смертельно: зустрічна напруга йде на ЛЕП і може вбити електрика, а розетка не тримає струм — ризик пожежі. Тільки реверсивний рубильник або АВР з розривом мережі.

Трифазне підключення — не місце для експериментів. Інженери Rental Power підберуть реверсивний рубильник або АВР під вашу потужність, порахують автомати й переріз кабелю і виконають монтаж із заземленням за нормами. Щити АВР 100–1600А є в наявності.
