Подключение генератора к трёхфазной сети 380В: схемы и советы

Трёхфазное подключение не прощает импровизации. Самая частая авария в нашей практике — трёхфазный генератор «раскидали» по фазам неравномерно, и через неделю сгорела обмотка. Вторая — однофазный генератор завели в трёхфазный щит без перекидного рубильника, и встречное напряжение чуть не убило электрика на линии.

Поэтому ниже — не абстрактные схемы, а конкретика: чем 380В отличается от 220В, как безопасно завести трёхфазный и однофазный генератор, какие автоматы и кабели брать по мощности и где граница, за которой начинается смертельная опасность.

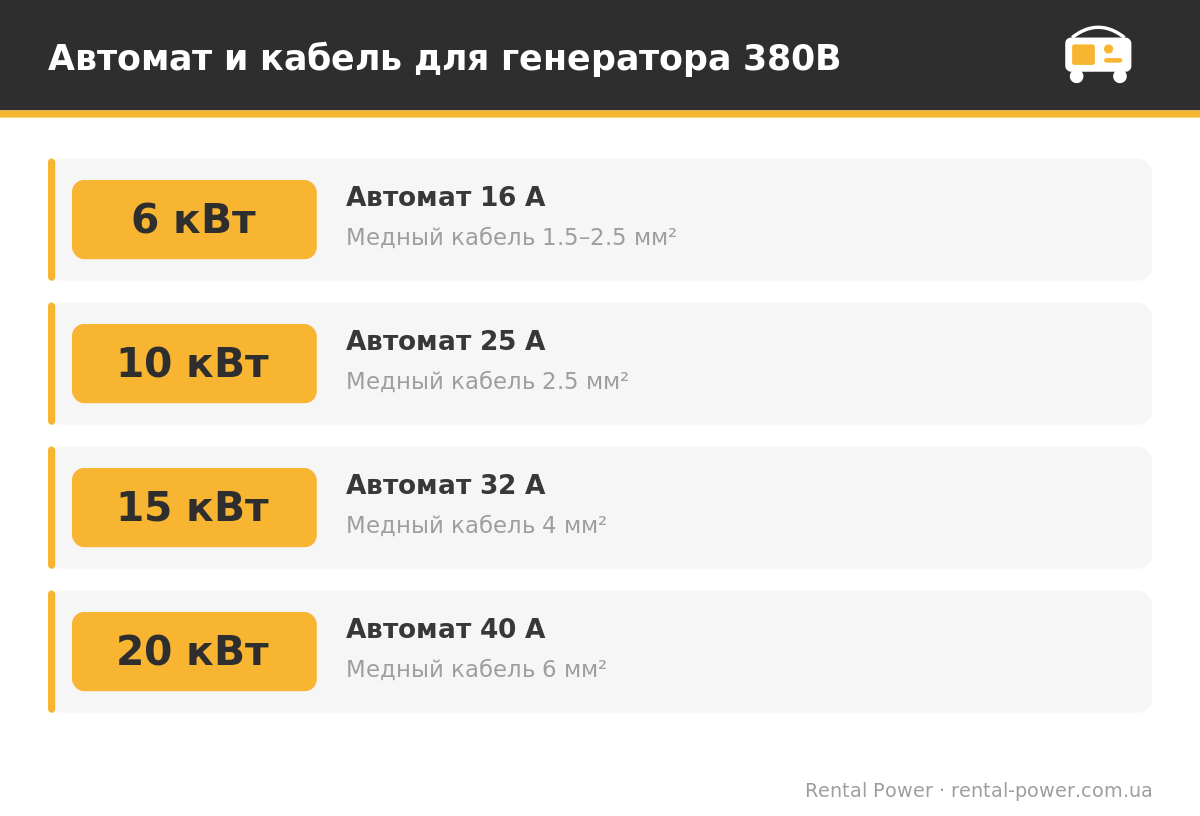

Автомат и кабель для генератора 380В по мощности

Ориентир подбора автомата и сечения кабеля для трёхфазного генератора по мощности.

Чем трёхфазная сеть отличается от однофазной

В трёхфазной сети есть линейное напряжение (между фазами) 380В и фазное (фаза-ноль) 220В — они связаны через корень из трёх: 220 × 1.73 ≈ 380В. С 1 июля Украина официально перешла на европейский номинал 230/400В, хотя в быту все говорят «220/380».

Практическая выгода трёх фаз — меньший ток на каждую фазу при той же мощности. Ток считается по формуле I = P / (√3 × U × cos φ). Именно поэтому мощные потребители (насосы, станки) делают трёхфазными: тоньше кабель, меньше потери.

Как подключить трёхфазный генератор к трёхфазной сети

Главная опасность трёхфазного генератора — перекос фаз. Если нагрузка распределена неравномерно, часть обмоток перегружается, напряжение по фазам различается, и агрегат ускоренно изнашивается. По ДСТУ EN 50160 несимметрия напряжений не должна превышать 2%, а эксплуатационное правило для генераторов ещё жёстче: разница нагрузки между фазами — не более 25%.

Поэтому однофазных потребителей (свет, розетки) распределяйте поровну по трём линиям, а мощные приборы вешайте на наименее загруженную фазу, контролируя ток по прибору на панели генератора. И отдельно: трёхфазные генераторы до 10 кВт вообще не стоит ставить на резервное питание дома с «размазыванием» однофазной нагрузки — перекос выведет их из строя. Для такого сценария логичнее однофазный генератор.

Как подключить однофазный генератор к трёхфазной сети

Однофазный генератор заводят в трёхфазный дом как одну «назначенную» фазу через трёхпозиционный переключатель, а дальше по щиту эта фаза раздаётся на группы потребителей. Это рабочий вариант для домов, где нет трёхфазной техники (насос 380В, станок в мастерской). Если вы ещё выбираете между типами, мы сравнили их отдельно — однофазный или трёхфазный генератор.

Схема подключения генератора 380В

Рабочая схема — только через реверсивный (перекидной) рубильник или АВР. Реверсивный рубильник — это трёхпозиционный переключатель: положение I — сеть, 0 — всё отключено, II — генератор. Одновременное замыкание двух источников конструктивно исключено. Для трёхфазной сети берут 4-полюсный (4P) аппарат, чтобы коммутировался и ноль.

Смертельная ошибка

Категорически нельзя переключать источники отдельными автоматами без механической блокировки. При одновременном включении возникает встречное напряжение — генератор сгорает, а если ввод не разорван, напряжение уйдёт на ЛЭП, где работают электрики. Переключатель или АВР обязан полностью разрывать связь дома с внешней сетью.

Как выглядит общая логика ввода генератора в дом — мы разобрали в материале о схеме подключения генератора к дому.

Какие автоматы и кабели нужны для 380В

Подбор идёт от тока. Вот ориентир для типовых мощностей (cos φ = 0.8):

Цены-ориентир 2026: реверсивный рубильник 3P 63А — около 700 грн; АВР Hager I-0-II с мотор-приводом 4P 63А — около 50 700 грн; кабель ВВГнг 4×6 — около 208 грн/м, 4×10 — 351 грн/м. Готовые щиты АВР под ключ есть в каталоге.

Заземление генератора

Заземление обязательно для установок от 42В, включая переносные генераторы (ПУЭ). Норма: сопротивление заземлителя не более 4 Ом (до 10 Ом, если мощность до 100 кВА), минимальное сечение медного заземляющего проводника — 6 мм².

Схему нейтрали выбирают по условиям: TN-C-S — когда генератор работает совместно с сетью объекта; TT — отдельные заземлители для корпуса и нейтрали (для слабопроводящего грунта); IT — изолированная нейтраль для автономных площадок.

Совет от Rental Power

Инверторные генераторы занулять нельзя — в отличие от обычных, попытка сделать «чистый ноль» занулением выводит инвертор из строя.

Типичные ошибки и техника безопасности

Кроме подключения «вилка-вилка» через розетку (это и пожар, и встречное напряжение), вторая распространённая ошибка — отсутствие заземления нейтрали при схеме TT: опасное напряжение полуфазы может попасть на «общую» нейтраль и травмировать соседей. И третья — экономия на сечении кабеля: тонкий кабель под трёхфазной нагрузкой греется, изоляция стареет, риск короткого замыкания растёт.

Частые вопросы

Можно ли подключить однофазный генератор к трёхфазной сети? Да, через трёхпозиционный реверсивный рубильник: генератор заводят как одну фазу, дальше по щиту она раздаётся на группы. Подходит, если в доме нет трёхфазных потребителей.

Что такое перекос фаз и чем он опасен? Это неравномерная нагрузка фаз. Разница более 25% перегружает обмотки трёхфазного генератора и выводит его из строя. Распределяйте потребителей равномерно.

Какой кабель и автомат нужны для генератора 20 кВт (380В)? Ток около 38 А, поэтому автомат 40А и медный кабель 6 мм². Для 30 кВт — 63А и 16 мм².

Нужно ли заземление для генератора дома? Да, обязательно (от 42В по ПУЭ). Сопротивление заземлителя до 4 Ом, проводник от 6 мм² меди.

Почему нельзя подключать генератор «вилкой в розетку»? Это смертельно: встречное напряжение идёт на ЛЭП и может убить электрика, а розетка не держит ток — риск пожара. Только реверсивный рубильник или АВР с разрывом сети.
