Як підключити генератор до будинку: три безпечні схеми та поради інженерів

Коли гасне світло, рука сама тягнеться до стартера генератора. Але купити станцію — це навіть не половина справи. Найважче починається тоді, коли її треба зв'язати з проводкою будинку. Помилка тут коштує дорого: від згорілої плати котла до удару струмом для електрика, який лагодить обірваний кабель на стовпі.

Ми в Rental Power стикаємося з наслідками неправильного монтажу щотижня. Нижче — детальний розбір трьох схем підключення, від ручного рубильника до автоматики (АВР), реальні розрахунки перерізу кабелів за ПУЕ та кілька історій з нашої практики, які збережуть ваші гроші й нерви.

Схема підключення генератора через перекидний рубильник однофазний

Схема №1: Підключення через перекидний рубильник у однофазній мережі 220 В. Положення I — мережа, 0 — вимкнено, II — генератор.

З чого почати: вибір кабелю та безпека

Не намагайтеся комутувати систему старими проводами з гаража чи «крокодилами» для автомобільного акумулятора. Для безпечного підключення стандартного будинку (на одну фазу) потрібні якісні матеріали та інструмент.

Перше правило безпеки — підбирати кабель суворо під потужність генератора. Для станцій до 5 кВт використовуйте мідний дріт (наприклад, ПВС або ВВГнг) перерізом не менше 4 мм². Якщо потужність генератора становить 5–10 кВт, вам знадобиться кабель перерізом 6 мм². Для великих станцій до 15 кВт — не менше 10 мм². Якщо ви використовуєте алюмінієвий провід, збільшуйте переріз на 50%, оскільки провідність алюмінію нижча, і він сильніше гріється під навантаженням.

Окрім кабелю, вам знадобляться реверсивний рубильник або блок АВР, індикаторна викрутка, тестер (мультиметр), обтискні наконечники для проводів та діелектричні рукавички. Перед тим як розкручувати щиток, обов'язково вимкніть ввідний автомат біля лічильника.

Також варто одразу подбати про заземлення. Корпус генератора під час роботи накопичує статичну напругу. Без заземлення будь-який дотик до залізної рами може закінчитися неприємним ударом струму. Для простого контуру заземлення досить забити в землю оцинкований сталевий кутник (50х50 мм) на глибину 1.5–2 метри і з'єднати його з клемою на генераторі мідним дротом перерізом 6 мм². Опір такого заземлення має бути в межах 4 Ом.

Три варіанти підключення: від ручного контролю до автоматики

У приватних будинках використовують три основні схеми комутації резервного живлення.

Схема №1. Перекидний рубильник: просто, дешево, безвідмовно

Це механічний перемикач введення резерву (положення I-0-II), який встановлюється після лічильника перед вашим розподільним щитом. У положенні «I» будинок живиться від міста, у положенні «0» все знеструмлено, а в положенні «II» навантаження перемикається на лінію генератора.

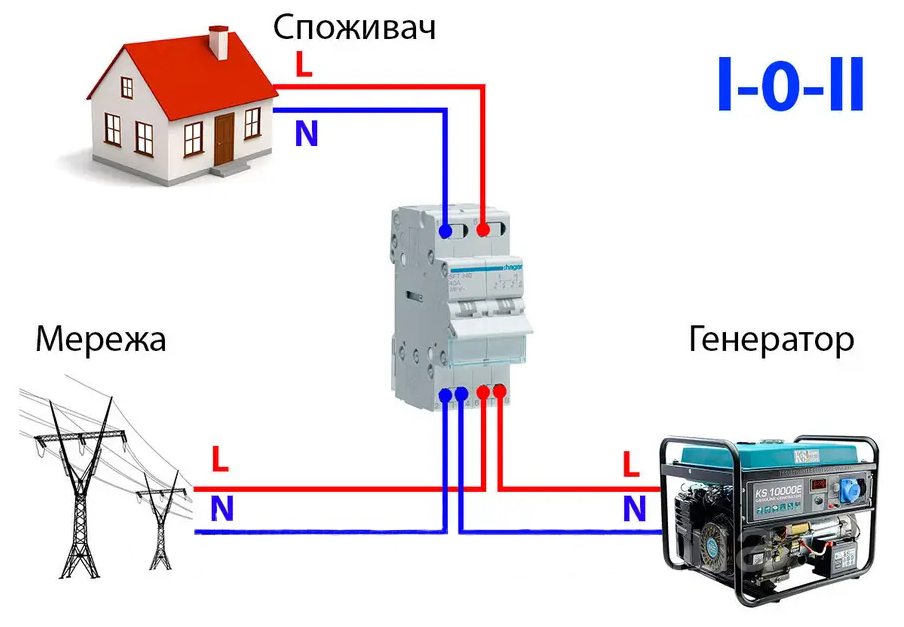

Рубильник у положенні «Генератор»

Кадр з відео-інструкції підключення рубильника. Положення II = живлення від генератора. Спочатку перевести в 0, потім запустити генератор, потім перевести в II.

Схема №2. Автоматика (АВР): комфорт, який коштує грошей

Якщо вам потрібна безперебійна робота (для серверів, сучасних систем опалення чи просто для комфорту), обирайте АВР. Контролер автоматики постійно моніторить напругу в мережі. Як тільки світло зникає, блок АВР запускає генератор (якщо на ньому є електростартер), прогріває двигун і автоматично перемикає навантаження на резерв. Коли міське живлення відновлюється, блок АВР глушить двигун і повертає будинок на загальну мережу. Час перемикання становить 8–20 секунд.

Схема автоматичного введення резерву (АВР)

Схема №2: Принцип підключення автоматики введення резерву (АВР) з двома контакторами.

Схема №3. Метод «вилка-вилка»: чому це смертельний номер

Деякі власники використовують саморобний кабель із двома вилками на кінцях («папа-папа»). Одну вилку вмикають у розетку генератора, іншу — в будь-яку вільну розетку в будинку, попередньо вимкнувши ввідний автомат у щитку. Це найнебезпечніший спосіб підключення.

Окрім ризику пожежі, цей спосіб небезпечний для життя електриків РЕМ. Якщо ви забудете вимкнути ввідний автомат, ваш генератор подасть 220 В назад у загальну мережу. Електрик, який приїхав лагодити обрив на стовпі, думає, що дріт знеструмлений, і отримує удар струмом.

Особливості підключення газових котлів та захист від опадів

Сучасні імпортні газові котли є фазозалежними. Це означає, що плата котла має чітко розрізняти, де фаза (L), а де нуль (N). Якщо підключити котел до генератора без глухозаземленого нуля, котел просто видасть помилку і не запуститься. Щоб вирішити цю проблему, один з виходів генератора з'єднують із загальною шиною заземлення будинку, штучно створюючи «чистий нуль».

Також пам'ятайте, що генератор не можна запускати під відкритим небом під час дощу чи снігу. Волога, що потрапить на альтернатор, може викликати коротке замикання. Станція має працювати під навісом або в спеціальному кожусі з примусовою вентиляцією для відведення вихлопних газів.

Щодо регламенту обслуговування: першу заміну оливи роблять після перших 5–10 годин роботи двигуна (період обкатки), надалі оливу змінюють кожні 50–100 мотогодин або раз на пів року.

Якщо ви не впевнені у своїх силах — не ризикуйте технікою та безпекою родини. Інженери Rental Power готові приїхати на об'єкт у Києві чи області за 24 години, провести професійний електроаудит та виконати якісний монтаж під ключ. Також у нас завжди доступна оренда бензинових генераторів з доставкою та налаштуванням.
