Как подключить генератор к дому: три безопасные схемы и советы инженеров

Когда гаснет свет, рука сама тянется к стартеру генератора. Но купить станцию — это даже не половина дела. Самое сложное (и опасное) начинается тогда, когда её нужно связать с проводкой дома. Ошибка здесь стоит дорого: от сгоревшей платы котла до удара током для электрика, который чинит оборванный кабель на столбе.

Мы в Rental Power сталкиваемся с последствиями неправильного монтажа еженедельно. Ниже — детальный разбор трех схем подключения, от ручного рубильника до автоматики (АВР), реальные расчеты сечения кабелей по ПУЭ и несколько историй из нашей практики, которые сберегут ваши деньги и нервы.

Схема подключения генератора через перекидной рубильник однофазный

Схема №1: Подключение через перекидной рубильник в однофазной сети 220 В. Положение I — сеть, 0 — выключено, II — генератор.

С чего начать: выбор кабеля и безопасность

Не пытайтесь коммутировать систему старыми проводами из гаража или «крокодилами» для автомобильного аккумулятора. Для безопасного подключения стандартного дома (на одну фазу) нужны качественные материалы и инструмент.

Первое правило безопасности — подбирать кабель строго под мощность генератора. Для станций до 5 кВт используйте медный провод (например, ПВС или ВВГнг) сечением не менее 4 мм². Если мощность генератора составляет 5–10 кВт, вам понадобится кабель сечением 6 мм². Для крупных станций до 15 кВт — не менее 10 мм². Если вы используете алюминиевый провод, увеличивайте сечение на 50%, так как проводимость алюминия ниже, и он сильнее греется под нагрузкой.

Кроме кабеля, вам понадобятся реверсивный рубильник или блок АВР, индикаторная отвертка, тестер (мультиметр), обжимные наконечники для проводов и диэлектрические перчатки. Перед тем как раскручивать щиток, обязательно выключите вводной автомат у счетчика.

Также стоит сразу позаботиться о заземлении. Корпус генератора во время работы накапливает статическое напряжение. Без заземления любое прикосновение к железной раме может закончиться неприятным ударом тока. Для простого контура заземления достаточно забить в землю оцинкованный стальной уголок (50х50 мм) на глубину 1.5–2 метра и соединить его с клеммой на генераторе медным проводом сечением 6 мм². Сопротивление такого заземления должно быть в пределах 4 Ом.

Три варианта подключения: от ручного контроля до автоматики

В частных домах используют три основные схемы коммутации резервного питания.

Схема №1. Перекидной рубильник: просто, дешево, безотказно

Это механический переключатель ввода резерва (положение I-0-II), который устанавливается после счетчика перед вашим распределительным щитом. В положении «I» дом питается от города, в положении «0» все обесточено, а в положении «II» нагрузка переключается на линию генератора.

Рубильник в положении «Генератор»

Кадр из видео-инструкции подключения рубильника. Положение II = питание от генератора. Сначала перевести в 0, затем запустить генератор, затем перевести в II.

Схема №2. Автоматика (АВР): комфорт, который стоит денег

Если вам нужна бесперебойная работа (для серверов, современных систем отопления или просто для комфорта), выбирайте АВР. Контроллер автоматики постоянно мониторит напряжение в сети. Как только свет исчезает, блок АВР запускает генератор (если на нем есть электростартер), прогреет двигатель и автоматически переключает нагрузку на резерв. Когда городское питание восстанавливается, блок АВР глушит двигатель и возвращает дом на общую сеть. Время переключения составляет 8–20 секунд.

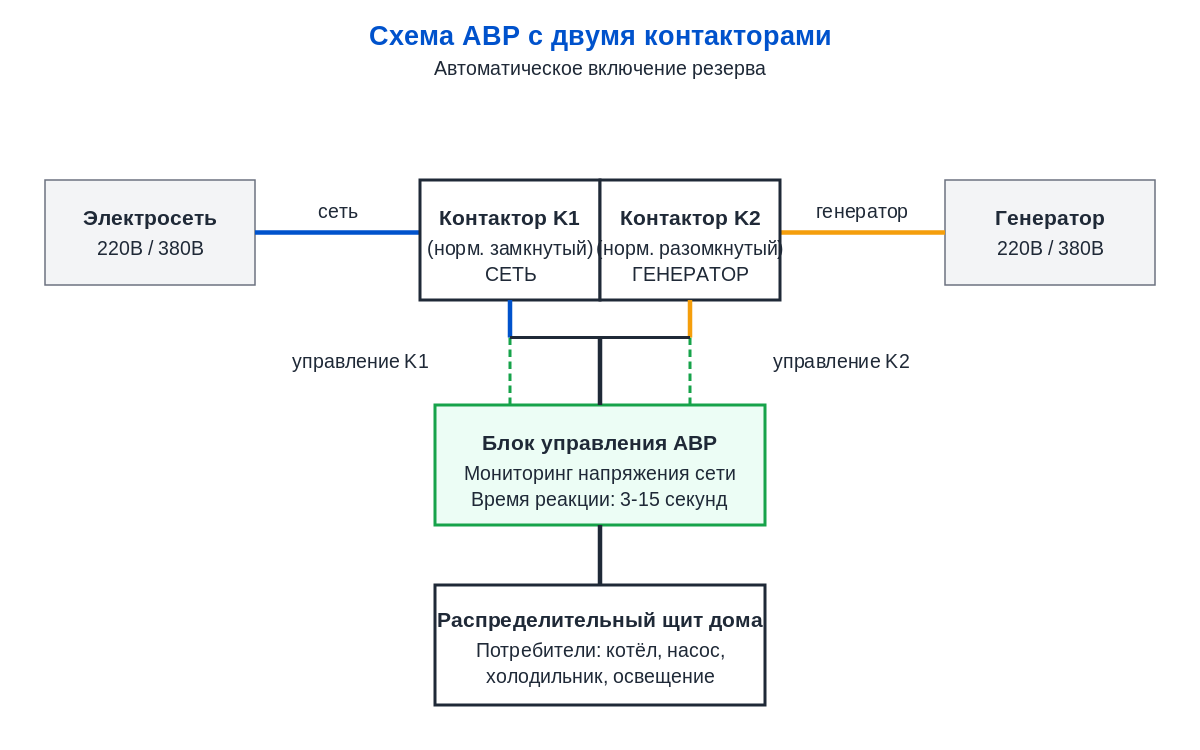

Схема автоматического ввода резерва (АВР)

Схема №2: Принцип подключения автоматики ввода резерва (АВР) с двумя контакторами.

Схема №3. Метод «вилка-вилка»: почему это смертельный номер

Некоторые владельцы используют самодельный кабель с двумя вилками на концах («папа-папа»). Одну вилку включают в розетку генератора, другую — в любую свободную розетку в доме, предварительно выключив вводной автомат в щитке. Это самый опасный способ подключения.

Кроме риска пожара, этот способ опасен для жизни электриков РЭС. Если вы забудете выключить вводной автомат, ваш генератор подаст 220 В обратно в общую сеть. Электрик, приехавший чинить обрыв на столбе, думает, что провод обесточен, и получает удар током.

Особые условия подключения котлов и защита от осадков

Современные импортные газовые котлы фазозависимы. Это означает, что плата котла должна четко различать, где фаза (L), а где ноль (N). Если подключить котел к генератору без глухозаземленного нуля, котел просто выдаст ошибку и не запустится. Чтобы решить эту проблему, один из выходов генератора соединяют с общей шиной заземления дома, искусственно создавая «чистый ноль».

Также помните, что генератор нельзя запускать под открытым небом во время дождя или снега. Влага, попавшая на альтернатор, может вызвать короткое замыкание. Станция должна работать под навесом или в специальном кожухе с принудительной вентиляцией для отвода выхлопных газов.

Что касается регламента обслуживания: первую замену масла делают после первых 5–10 часов работы двигателя (период обкатки), в дальнейшем масло меняют каждые 50–100 моточасов или раз в полгода.
