АВР для генератора: что это такое, как работает и зачем нужен

Отключение электричества в 2 часа ночи, на объекте никого — а газовый котёл, сигнализация и серверы требуют питания прямо сейчас. Именно для таких ситуаций существует АВР: устройство, которое запускает генератор без участия человека и переключает нагрузку за считанные секунды. Ниже разбираем, как именно это работает, какие блоки бывают, сколько стоят и когда установка АВР действительно себя окупает.

Что такое АВР и зачем он нужен генератору?

АВР (автоматический ввод резерва, в международной классификации — ATS, Automatic Transfer Switch) — электромеханическое или электронное устройство, которое контролирует параметры основной электросети и при их отклонении от нормы автоматически переключает нагрузку на резервный источник — генератор.

Важно: не путать АВР (ATS) с AVR (Automatic Voltage Regulator) — регулятором напряжения, который встроен в сам генератор и отвечает за стабилизацию выходного тока. Это принципиально разные устройства.

Конструктивно АВР состоит из трёх узлов: контакторы (силовая коммутация вводов), контроллер (логический блок принятия решений) и релейный блок (управление запуском/остановкой генератора).

Без АВР ручное переключение занимает 3–15 минут. С АВР — 10–30 секунд, без участия человека.

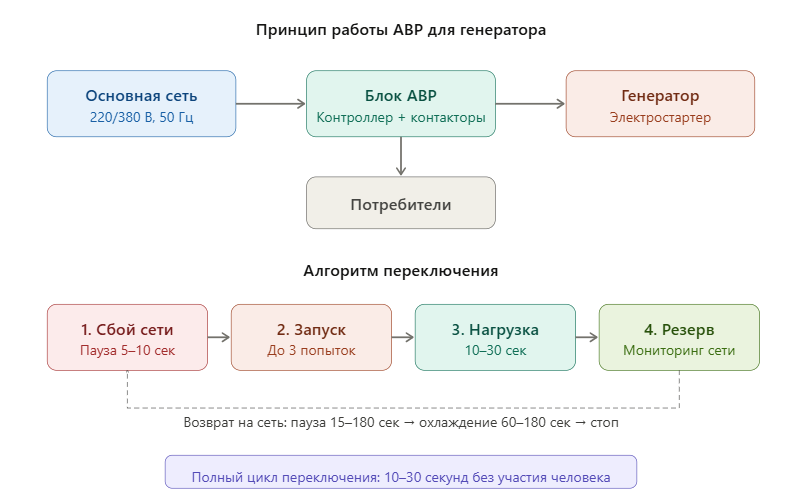

Как работает автоматический ввод резерва: принцип действия

Этапы переключения на резервное питание

Алгоритм работы АВР включает четыре этапа:

1. Обнаружение аварии. Контроллер измеряет напряжение, частоту и наличие фаз. Пороги срабатывания: ниже 170 В или выше 245 В для однофазной сети, пропадание фазы — для трёхфазной. Задержка перед реакцией — 5–10 секунд (защита от кратковременных просадок).
2. Запуск генератора. Контроллер подаёт команду на электростартер. При неудаче — до 3 повторных попыток с интервалом 5–10 секунд (DSE, SmartGen, ComAp). После третьей неудачи фиксируется аварийное состояние.
3. Переключение нагрузки. Пауза 10–30 секунд на стабилизацию оборотов (50 Гц, 220/380 В), затем контактор сети размыкается, контактор генератора замыкается. Два контактора никогда не замкнуты одновременно — это защита от встречных токов.
4. Режим резерва. Генератор питает нагрузку, АВР отслеживает основную сеть, зарядное устройство поддерживает аккумулятор стартера.

Возврат к основной сети

При восстановлении сети контроллер выдерживает контрольную паузу 15–180 секунд (программируется), затем переключает нагрузку обратно. Генератор работает ещё 60–180 секунд на холостом ходу для охлаждения, после чего останавливается.

Виды блоков АВР: встроенные и внешние

Часть генераторов среднего и премиального сегмента поставляется со встроенным АВР — удобно, но возможности настройки ограничены. Внешний блок АВР монтируется отдельно и даёт полный контроль: программируемые задержки, пороги срабатывания, расписание тестовых пусков, SMS-уведомления через GSM-модуль.

Однофазные и трёхфазные АВР

Для объектов с трёхфазными потребителями (лифты, промышленные двигатели, мощные компрессоры) однофазный АВР не подходит — при пропадании одной фазы двигатель продолжит работать на двух, что приведёт к его перегреву и выходу из строя.

АВР с микроконтроллером и без

Релейные блоки АВР (без микроконтроллера) выполняют только две базовые функции: переключение при пропадании напряжения и обратное переключение при его появлении. Стоимость — от 4 000 грн, подходят для бытовых генераторов до 8 кВт.

Блоки на базе микроконтроллеров DSE (Великобритания), SmartGen (Китай), ComAp (Чехия) обеспечивают программирование десятков параметров: пороги напряжения и частоты, задержки на каждом этапе, контроль температуры и давления масла двигателя, учёт моточасов, журнал аварий, RS485/Modbus для интеграции с диспетчерскими системами. Для коммерческих объектов и ОСМД — это стандарт.

Схема подключения АВР к генератору

АВР монтируют после счётчика, между вводным автоматом и распределительным щитком. К блоку подключаются три линии: ввод от сети, ввод от генератора, выход на нагрузку, плюс сигнальный кабель управления генератором. Обязательные условия: электростартер на генераторе (ручной запуск несовместим с АВР), заряженный аккумулятор, заземление по ПУЭ.

Типичные ошибки при подключении

• Занижение сечения кабеля — для генераторов 10–15 кВт минимум 6 мм², для 20–30 кВт — 10 мм².
• Отсутствие механической блокировки контакторов — риск одновременного замыкания двух вводов.
• Пренебрежение заземлением — угроза поражения током.
• Разряд аккумулятора — без подзарядки ёмкость теряется за 2–4 недели.
• Самостоятельный монтаж — подключение требует допуска по электробезопасности не ниже III группы.

Кому стоит устанавливать АВР: дом, бизнес, ОСМД

• Частный дом — если установлен газовый котёл с электрозависимой автоматикой, циркуляционный насос или охранная сигнализация. Остановка котла на 2–3 часа при минусовой температуре чревата разморозкой системы отопления — ущерб исчисляется десятками тысяч гривен.
• Бизнес — магазины, кафе, аптеки, серверные. Простой означает порчу товара, потерю данных, остановку POS-терминалов. АВР переключает питание за секунды.
• ОСМД и многоэтажки — единственный способ автоматизировать резервное питание лифтов, насосов и теплопунктов. Генератор без АВР в многоэтажке бесполезен, если в 3 часа ночи некому нажать «Старт».

Сколько стоит АВР и как выбрать подходящий блок?

Ориентировочные цены на 2026 год:

• релейные блоки для генераторов до 10 кВт — 4 000–8 000 грн;
• блоки с контроллером SmartGen/DSE для 10–30 кВт — 10 000–18 000 грн;
• шкафы АВР для трёхфазных генераторов от 30 кВт — от 20 000 грн.

При подборе обращайте внимание на:

• максимальный ток коммутации контакторов (должен быть не менее номинального тока генератора с запасом 20%);
• наличие защиты от встречных токов;,
• совместимость с контроллером вашей модели генератора и возможность настройки задержек.

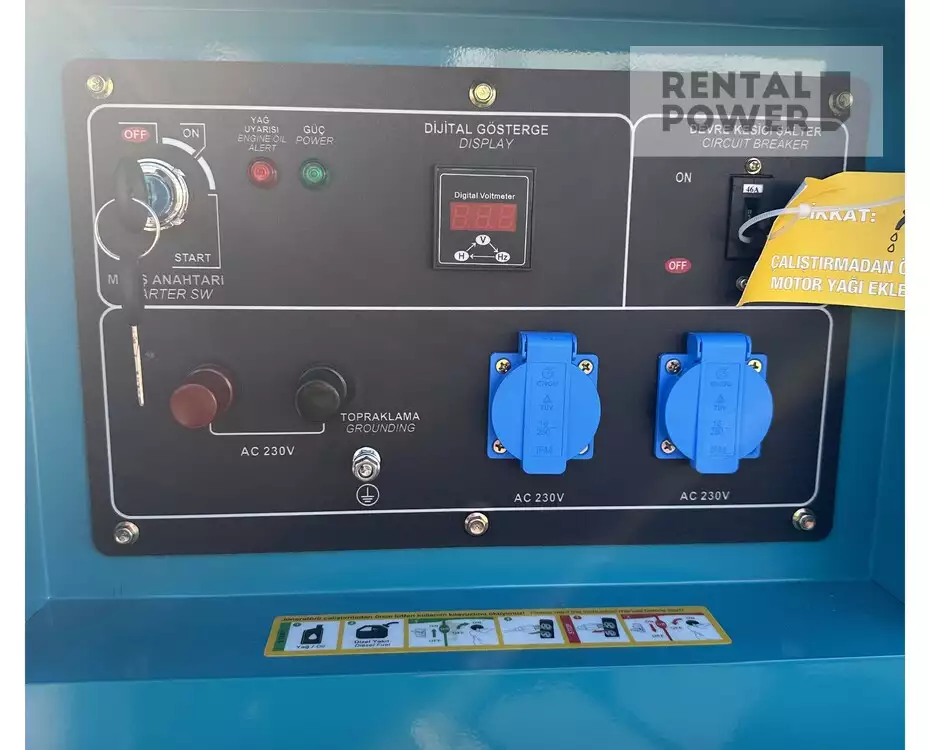

Для генераторов с автозапуском критично наличие управления воздушной заслонкой (для бензиновых моделей) и поддержка нескольких попыток пуска.

Если потребность в резервном питании временная — на период строительного сезона, проведения мероприятий или пиковых отключений — целесообразно рассмотреть аренду АВР в комплекте с генератором. Арендованное оборудование поступает на объект уже настроенным, протестированным и с гарантией сервисного обслуживания.

АВР превращает генератор из аварийного инструмента в систему бесперебойного питания. Для объектов с критичной нагрузкой — котлы, лифты, серверы — автоматика переключения не рекомендация, а необходимость. Ключевые параметры выбора: ток коммутации, тип контроллера, защита от встречных токов, совместимость с моделью генератора.
