Ремонт інверторних генераторів: типові поломки та способи усунення

Інверторний генератор складніший за класичний: крім двигуна та альтернатора, в ньому працює електронна плата з ШІМ-контролером, силовими MOSFET-транзисторами та вихідним трансформатором. Цей блок забезпечує чисту синусоїду (THD менше 3%), але він же — головна точка відмови. Розбираємо типові поломки, діагностику мультиметром та критерії, коли можна лагодити самому.

Типові несправності інверторних генераторів

Не запускається

Найчастіша скарга. Причини діляться на дві групи: паливно-механічні та електричні.

• Паливно-механічні: старий бензин (після 30 днів зберігання октанове число падає, смоли забивають карбюратор), засмічений повітряний фільтр, залита свічка запалювання, закритий паливний кран. Перевірка займає 5–10 хвилин: викрутіть свічку — якщо електроди мокрі, просушіть або замініть. Зазор між електродами має становити 0,6–0,7 мм.
• Електричні: розряджений акумулятор (для моделей з електростартером — напруга нижче 11,5 В), обрив ланцюга запалювання, несправність котушки. Якщо при прокручуванні стартера іскри на свічці немає — проблема в системі запалювання.

Видає нестабільну напругу

Напруга «плаває» в діапазоні 180–260 В замість стабільних 220 В ± 3%. Основні причини: несправність модуля AVR (автоматичного регулятора напруги), знос щіток ротора, нестабільні оберти двигуна.

Швидка перевірка: підключіть мультиметр до вихідної розетки в режимі AC. Нормальні показання — 218–225 В при стабільних обертах (3000 об/хв для 50 Гц). Якщо напруга скаче при постійних обертах — причина в електричній частині (AVR або інверторний блок). Якщо оберти «плавають» — проблема в карбюраторі або регуляторі обертів.

Перегрів інверторного блока

Інверторний блок працює при температурі до 80–90 °C. Перегрів понад 100 °C виводить з ладу MOSFET-транзистори та електролітичні конденсатори (їхній ресурс скорочується вдвічі при кожних +10 °C понад норму).

Причини: забиті пилом вентиляційні решітки, несправний вентилятор, тривала робота при навантаженні понад 80%, температура повітря вище +40 °C.

Ознаки: відключення за термозахистом через 20–40 хвилин, запах горілої ізоляції, код помилки на дисплеї.

Проблеми з AVR

AVR (Automatic Voltage Regulator) — окремий модуль, що відповідає за стабілізацію вихідної напруги. На генераторах до 5 кВт зазвичай встановлений конденсатор 330–470 мкФ, від 7 кВт — 680 мкФ. Найчастіша причина виходу з ладу — глушіння двигуна під навантаженням (без попереднього відключення споживачів) та підключення обладнання з високим реактивним навантаженням.

Симптоми несправного AVR: напруга на виході 0 В при працюючому двигуні, напруга є, але не регулюється потенціометром, або різкі стрибки напруги при зміні навантаження.

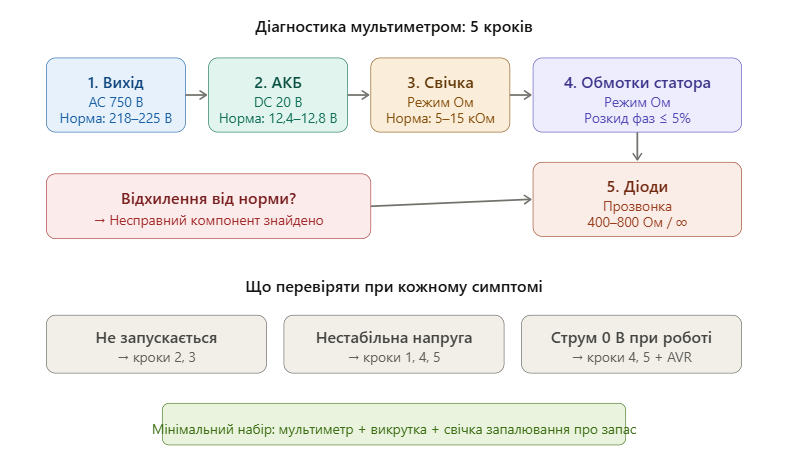

Діагностика інверторного генератора мультиметром

Для базової діагностики достатньо цифрового мультиметра. Мінімальний алгоритм:

1. Крок 1 — вихідна напруга. Переключіть мультиметр у режим AC 750 В. При працюючому генераторі на холостому ходу виміряйте напругу на розетці. Норма: 220 В ± 3% (213–227 В).
2. Крок 2 — напруга акумулятора. Режим DC 20 В. Норма: 12,4–12,8 В (заряджений), нижче 11,5 В — потрібна зарядка.
3. Крок 3 — перевірка свічки запалювання. Режим опору (Ом). Опір між центральним та боковим електродом — у межах 5–15 кОм. Нескінченність — свічку під заміну.
4. Крок 4 — перевірка AVR. Відключіть генератор. Виміряйте опір обмоток статора — всі три фази повинні показувати однакове значення (розкид не більше 5%). Нескінченний опір — обрив обмотки, нульовий — коротке замикання.
5. Крок 5 — силові діоди випрямляча. Режим прозвонки. В одному напрямку — опір 400–800 Ом, у зворотному — нескінченність. Якщо в обидва боки нуль або нескінченність — діод пробитий або обірваний.

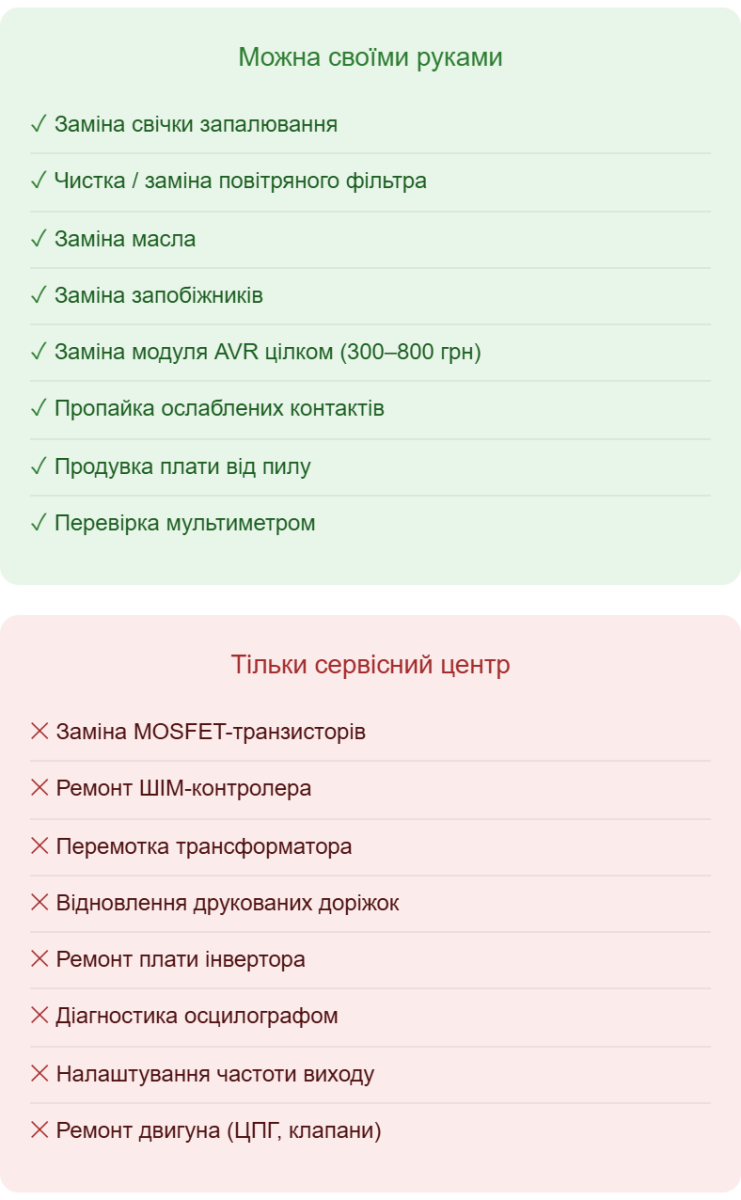

Ремонт інверторного блока — чи можна своїми руками

Плата інвертора — найтехнічніше складний вузол генератора. Вона включає ШІМ-контролер, силові MOSFET-транзистори, вихідний трансформатор та фільтруючі конденсатори.

• Що можна зробити самостійно: візуальний огляд (здуті конденсатори, обгорілі доріжки, потемнілі транзистори), заміна запобіжників, пропайка контактів, заміна модуля AVR цілком (вартість аналога для генераторів 2–7 кВт — 300–800 грн).
• Що вимагає спеціаліста: заміна MOSFET-транзисторів, ремонт ШІМ-контролера, перемотування трансформатора. Без осцилографа та паяльної станції ці роботи виконувати не можна — помилка виведе з ладу всю плату.

Коли потрібен сервісний центр?

Зверніться до професіоналів, якщо:

• генератор відключається за термозахистом після чищення вентиляції;
• на виході 0 В і заміна AVR не допомогла;
• з корпусу йде дим;
• частота відрізняється від 50 Гц;
• після самостійного ремонту проблема повернулася.

Вартість діагностики в Україні — від 500 грн, заміна інверторної плати — від 3 000 грн. Для бензинових моделей актуальний ремонт бензинових генераторів, для дизельних — ремонт дизельних генераторов.

Профілактика — як уникнути поломок

Регулярне обслуговування знижує ймовірність серйозних поломок на 70–80%.

Базовий графік:

• Кожні 50 мотогодин — заміна мастила, перевірка свічки, чищення повітряного фільтра.
• Кожні 200 мотогодин — перевірка зазору клапанів, чищення карбюратора, продування інверторної плати від пилу.
• Кожен сезон — повна заміна палива (не залишайте бензин у баку більше 30 днів), перевірка акумулятора та силових кабелів.

Головне правило: завжди відключайте споживачів перед зупинкою двигуна. Глушіння під навантаженням — причина №1 виходу з ладу AVR та інверторного блока.

Інверторний генератор надійний при правильній експлуатації, але не прощає помилок: глушіння під навантаженням, пил та перевантаження скорочують ресурс електроніки в рази. Базову діагностику та заміну AVR можна виконати самостійно, все інше — робота для сервісу.
