Схема подключения генератора к домашней сети: полный разбор от инженеров

Схема подключения генератора к дому — это не просто чертеж, это инструкция по выживанию для вашей бытовой техники. Желание сэкономить и бросить кабель напрямую на первый попавшийся автомат в щитке обычно заканчивается вызовом пожарных. Мы в Rental Power ежедневно переделываем такие «схемы» за самодеятельными электриками. Давайте разберемся, как сделать все по правилам ПУЭ.

Главное правило, которое вы должны запомнить: генератор и городская электросеть никогда не должны встретиться. Если они пересекутся, произойдет короткое замыкание такой силы, что ваш генератор превратится в кучу обугленного железа, а домашняя техника сгорит от встречного напряжения.

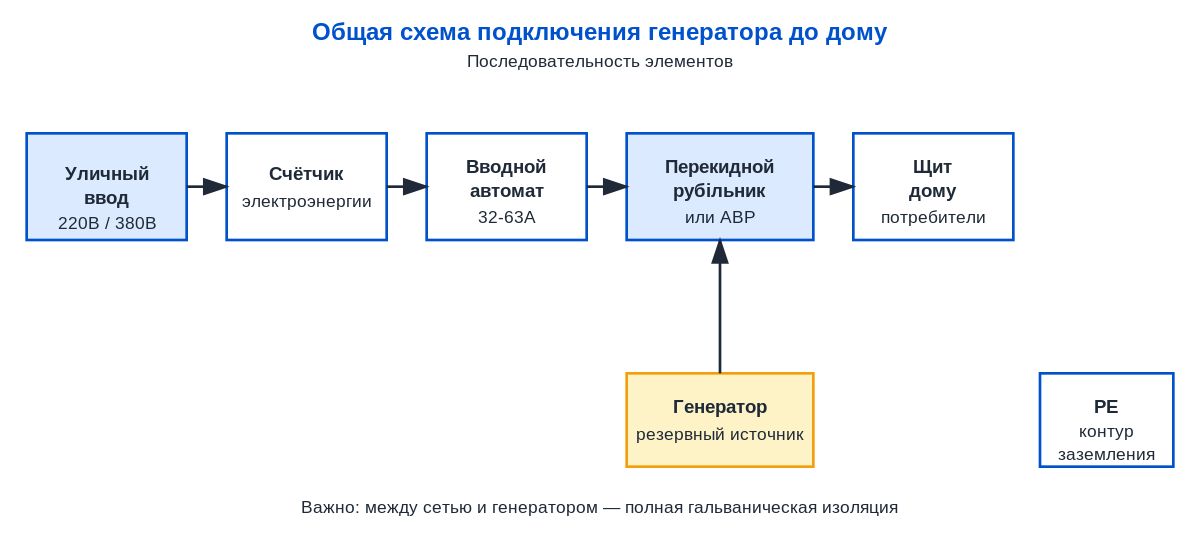

Общая схема подключения генератора к электросети

Общая логика: любая схема должна обеспечить полную изоляцию генератора от сети (фаза + ноль одновременно). Без этого — обратная подача в сеть и риск поражения электриков.

Четыре рабочие схемы подключения резервного питания

В зависимости от конфигурации вашей домашней сети и бюджета, вы можете выбрать один из четырех вариантов.

Схема №1. Ручной перекидной рубильник

Это самая простая и надежная схема. После вводного автомата устанавливается реверсивный (перекидной) рубильник. На один вход подключается городская сеть, на второй — резервная линия от генератора. Выход подсоединяется к распределительным шинам дома. Рубильник имеет три положения и одновременно разрывает как фазу, так и нулевой проводник.

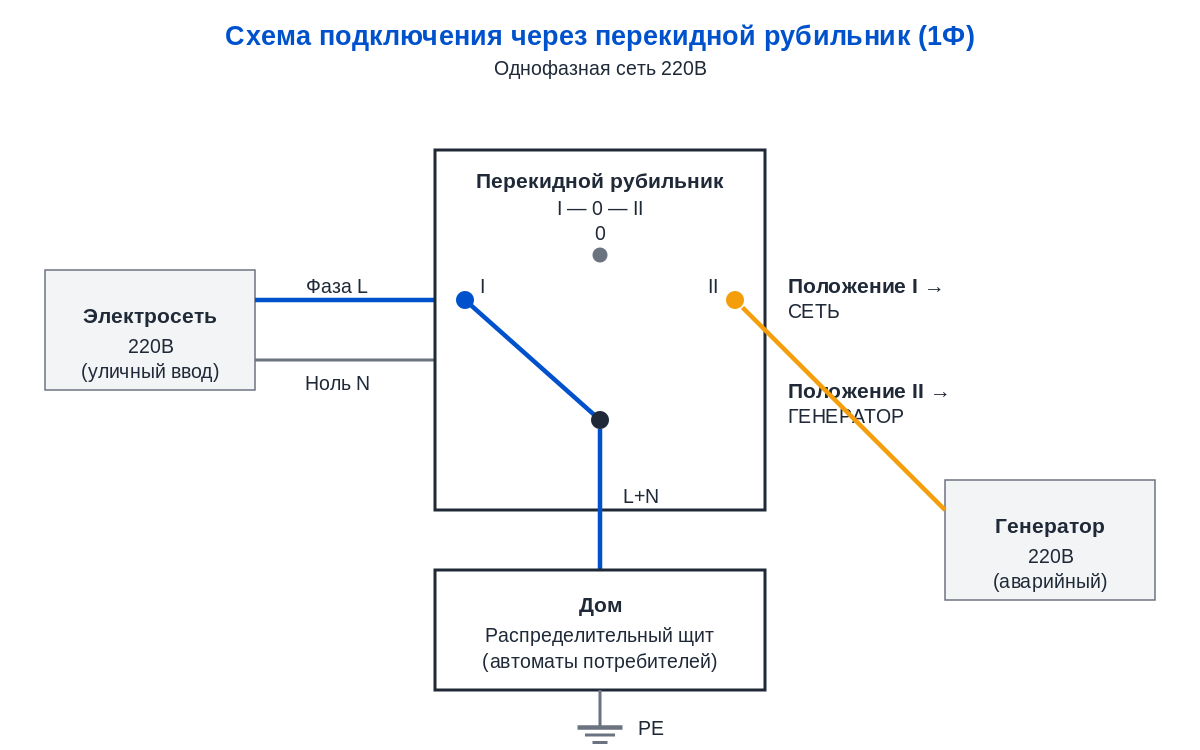

Схема с ручным перекидным рубильником

Двухполюсный рубильник одновременно разрывает фазу и ноль. Однополюсный (только фаза) использовать ЗАПРЕЩЕНО.

Схема №2. Через автоматику (АВР)

Эта схема реализуется на базе контроллера АВР и двух контакторов с механической и электрической блокировкой. Система полностью исключает человеческий фактор. Когда напряжение в городской сети исчезает, контроллер запускает генератор, прогревает двигатель и замыкает контактор резервной линии. При восстановлении питания процесс происходит в обратном направлении.

Если у вас крупный коттедж, мы предлагаем использовать готовые решения. Например, в ассортименте нашего склада есть надежные блоки АВР до 100А и АВР до 160А.

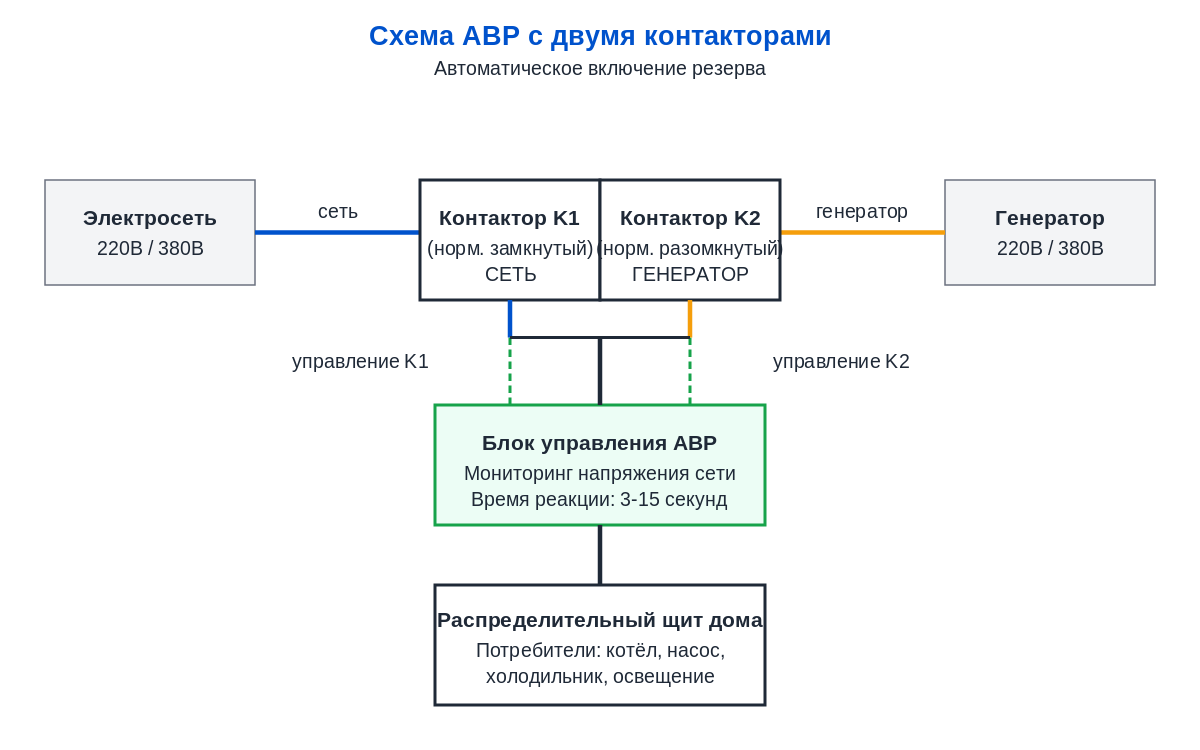

Схема АВР с двумя контакторами

Контактор K1 нормально-замкнут к сети, K2 — нормально-разомкнут к генератору. Блокировка исключает одновременное включение обоих.

Схема №3. Трехфазный генератор к трехфазному дому

Эта схема нужна только тогда, когда у вас есть реальные трехфазные потребители: мощные глубинные насосы, электроплиты или системы кондиционирования. Для коммутации используется четырехполюсный рубильник или четырехполюсный АВР, который одновременно разрывает три фазы и нулевой провод.

Помните: во время работы трехфазного генератора крайне важно следить за равномерным распределением нагрузки по фазам. Перекос более чем на 30% приведет к перегреву и выходу из строя альтернатора.

Схема №4. Однофазный генератор к трехфазному дому

Если в дом заведено три фазы, но все приборы внутри однофазные (220 В), покупать трехфазную станцию — ошибка. Вы постоянно будете иметь проблемы с перекосом фаз. Оптимальное решение — купить однофазный генератор, а в щитке с помощью перекидного рубильника параллельно объединить все три фазы дома во время работы генератора. Когда появляется городская сеть, фазы снова автоматически разделяются на три отдельные линии.

Расчет защитных автоматов и кабеля

Чтобы кабель от генератора не перегрелся и не вызвал пожар, воспользуйтесь нашей таблицей расчетов для медного кабеля ВВГнг/ПВС по нормам ПУЭ:

Проектирование схемы подключения — это ответственный процесс, где любая ошибка обходится дорого. Обращайтесь к инженерам Rental Power. Мы подберем оптимальную схему под параметры вашей сети, принесем надежные комплектующие и выполним качественный монтаж с гарантией. Также у нас доступна аренда генераторов различной мощности для любых задач.
